Bonjour
En supposant les ALI fonctionnant en régime linéaire et en supposant le régime sinusoïdal établi, tu peux montrer que l'impédance d'entrée du montage est celle d'une bobine d'inductance L et de résistance interne r. Let r s'expriment en fonction des diverses résistances et de C.

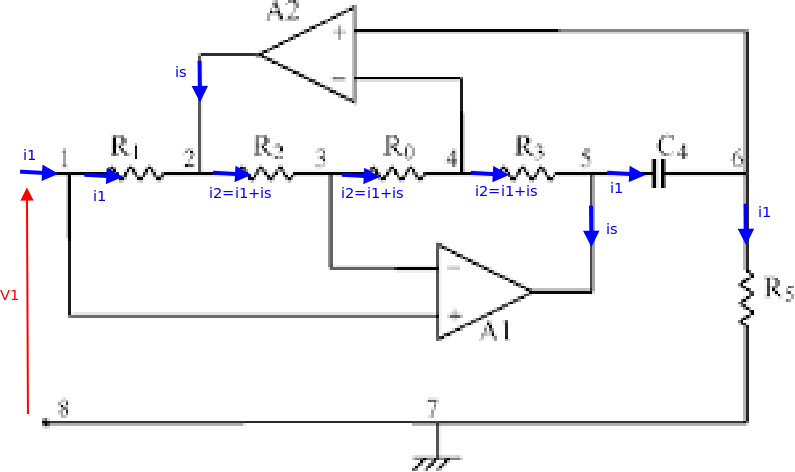

Les bornes 1 et 8 sont les bornes d'un montage utilisé comme un dipôle. L'intensité du courant d'entrée noté i1 se retrouve donc à travers R5. Les courants d'entrée des ampli op sont supposés d'intensités nulles. Finalement, ce montage ne fait intervenir que deux intensités non nulles différentes et les entrées des deux ampli op imposent deux égalités de potentiels. Il te reste donc à établir l'expression de :


et de montrer qu'elle correspond à celle d'une bobine.

Il te faudrait préciser les noms des diverses résistances... La photocopie n'est pas très claire...

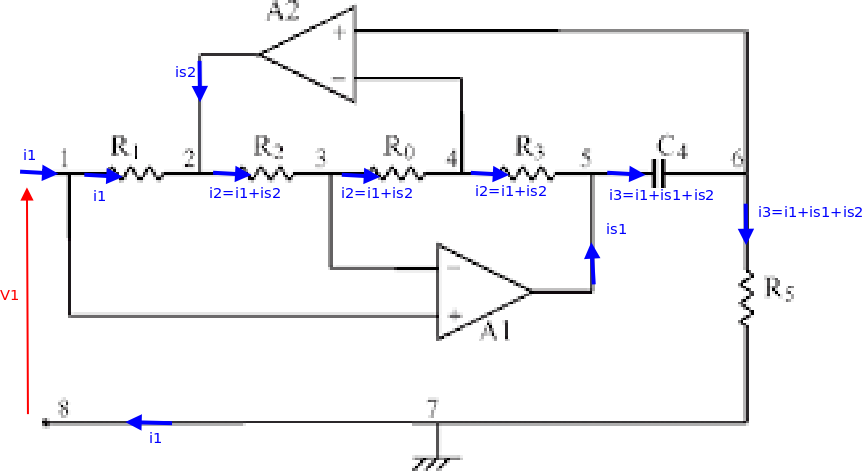

Petite erreur dans ma répartition des courants : mon schéma précédent ne tient pas compte d'un éventuel courant sortant en 7 par le fil relié à la masse. Les courants de sortie des deux ALI ne sont pas nécessairement de même intensité.
