Niveau iut

Montage-bloc [filtre AOP]

Posté par
inviteeee 24-11-13 à 13:03

Bonjour, j'aurais besoin de votre aide pour un exercice.

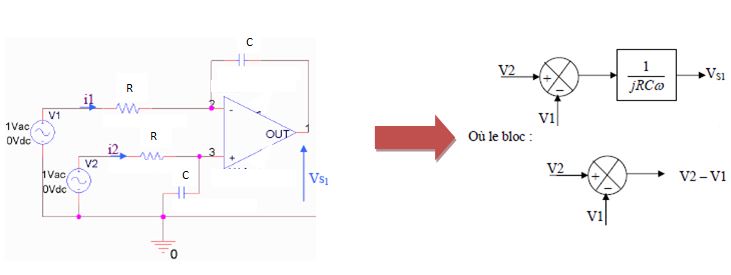

$\\ \text{\red Partie préparatoire (Donné dans le corrigé):}$
Montage-bloc [filtre AOP]

Avec:   $Vs_{1}= \frac{1}{jRCw} (V_{2} - V_{1})$

_ _ _ _ _ _

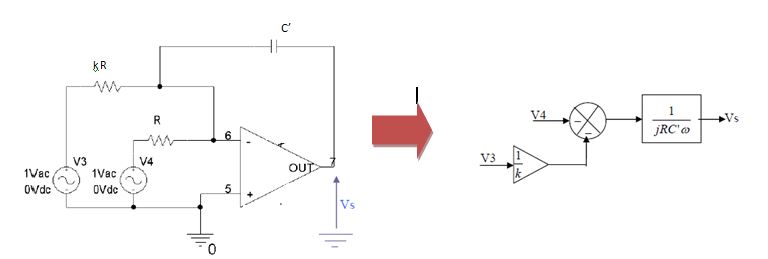

Avec   $V_{s} = - \frac{1}{jRC'} (V_{4} + \frac{V_{3}}{k})$

_________________________________________________________________________________________________

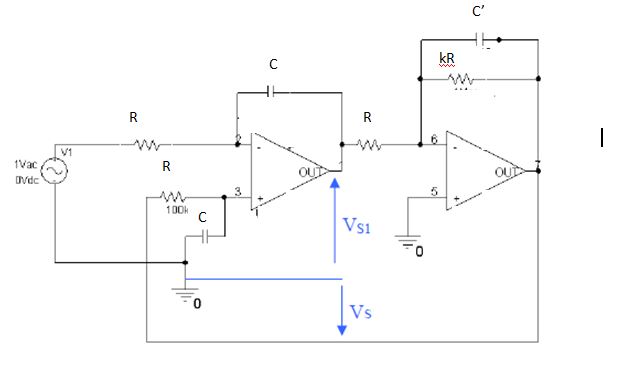

$\text{\blue Sujet: Donner le montage-bloc en s'inspirant de la partie préparatorie}$
Montage-bloc [filtre AOP]

On trouve pour la "partie de gauche" du montage:   $V_{S1}=\frac{1}{jRCw}(V_{s}-V_{1})$
On trouve pour la "partie de droite" du montage:   $V_{S1}=- V_{S1}(\frac{k}{1+jRkC'w})$
(les deux résultats ont été calculés et vérifiés)

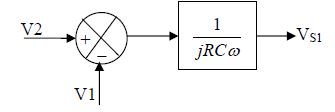

Pour le montage-bloc,le début semble commencer comme cela mais je n'arrive pas faire la 2nd partie du montage.
Montage-bloc [filtre AOP]

Merci à ceux pouvant m'aiguiller et m'apporter leurs aide.

Edit Coll : quatre images placées sur le serveur de l' Merci d'en faire autant la prochaine fois !

Posté par re : Montage-bloc [filtre AOP] 24-11-13 à 13:05

Petite rectification: pour la partie droite: il s'agit de $V_{s}$ et non pas de $V_{s1}$

Posté par re : Montage-bloc [filtre AOP] 24-11-13 à 13:06

$V_{s}= -V_{s1} (\frac{k}{1+jRkC'w})$

(la rectification)

Posté par re : Montage-bloc [filtre AOP] 24-11-13 à 20:55

Bonsoir,
Entre la sortie V_s et V₂, il faut mettre un bloc $\large \frac{1}{jRC\omega}$
A la place de V₁, il faut mettre $\large \frac{1}{jRC\omega}\,V_1$
