Montage amplificateur soustracteur - résultat non attendu en TP
Bonjour,
Nous avons eu un TP concernant les montages de base à amplificateur. En réalisant notre montage amplificateur soustracteur (avec pour tension d'entrée négative une tension réglable à l'aide d'un potentiomètre) on a obtenu ceci :
*** lien effacé ***

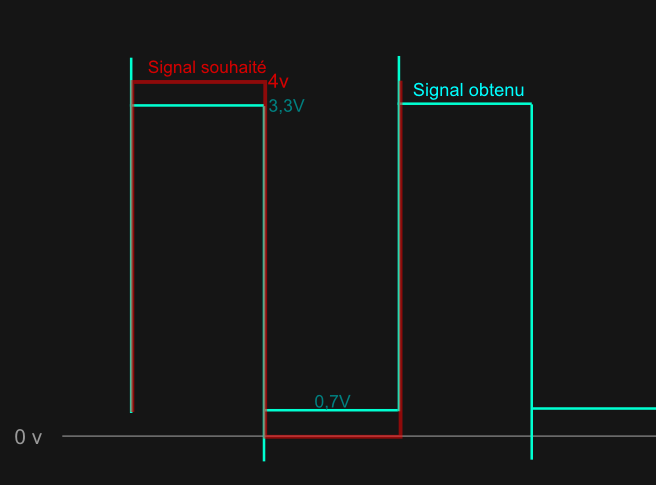

J'ai précisé sur le schéma le signal de sortie souhaité (décalée de 0 par rapport à Ve qui était un signal carré semblable au signal souhaité). Toutefois on a eu une distorsion (signal bleu sur l'image) et on aimerait bien savoir l'expliquer.
Est-ce que cela peut être dû aux pollutions harmoniques ?
Merci !
Edit Coll
Est-ce que cela peut être dû aux pollutions harmoniques ?
Sûrement pas.
Mais pour répondre de manière adéquate, il faut avoir le schéma du montage réalisé.
Les 0,7 V "perdus" font penser à une chute de tension directe dans une diode ...
Mais il faut vraiment le schéma pour répondre sans "supputation".
Merci d'avoir pris le temps de lire et de répondre !

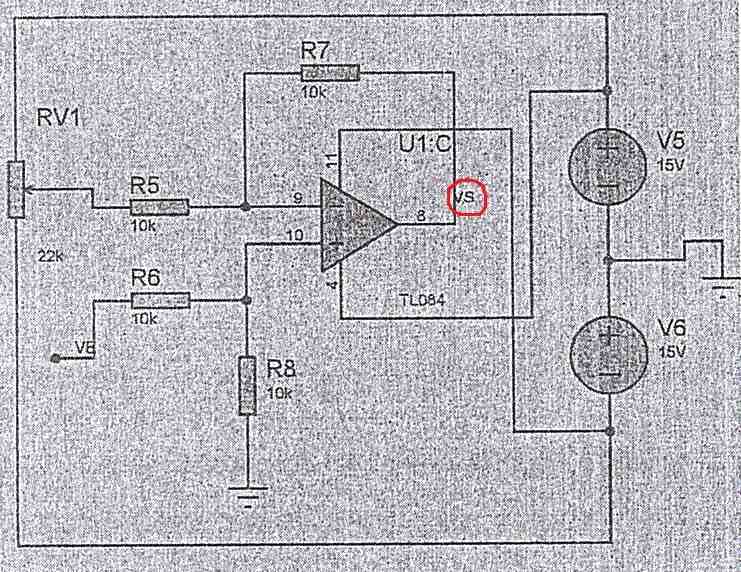

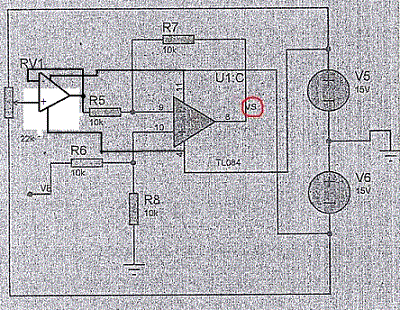

J'ai joint le schéma de montage réalisé en TP.
Malheureusement, pas de diode dans notre montage, et nous avons testé le montage en changeant les composants (dont l'aop), en ayant toujours le même problème.
D'autres explications possibles sur ce qui s'est passé ?
Merci !
Ce qui me paraît le plus surprenant, c'est la perte d'amplitude du signal à travers le circuit.
Si je comprends bien l'oscillogramme, un signal d'entrée de 4 volts crête-à crête produit en sortie un signal de 4 - 2*0,7 = 2,6 volts crête-à-crête seulement, alors que l'amplificateur a théoriquement un gain de 1 .
Je ne vois pas d'explication.
Comment était réglée, pour cette mesure, la tension continue appliquée à l'entrée - ?
La tension continue appliquée à l'entrée - était réglée à 0V pour l'image que j'ai donné.
Mais je ne pense pas que ça ait une grande importance puisqu'on constatait exactement le même problème et la même forme (bizarre) du signal avec différentes tensions à l'entrée -. La soustraction se faisait toutefois correctement (on avait bien un plus ou moins grand décalage en fonction de la tension appliquée à l'entrée -), mais toujours avec cette même déformation de signal non voulue..
A noter que lorsqu'on placait le doigt sur l'une des résistances, on avait le "pic" constaté à chaque front du signal qui augmentait, sans rien modifier d'autre (la perte restait la même).
Le mystère reste entier !
Merci !
C'est normal, tu oublies l'impédance d'entrée due au potentiomètre.
Si on appelle R1 la valeur du pot entre son curseur et la borne du bas et R2 la valeur du pot entre son curseur et la borne du haut.

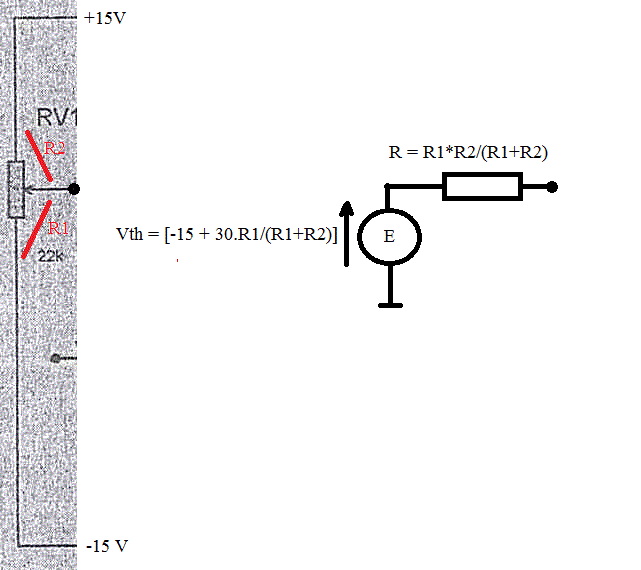

Le circuit du potentiomètre est équivalent à un circuit Thévenin avec Vth = -15 + 30.R1/(R1+R2) en série avec Rth = R1.R2/(R1+R2)
Le gain de la partie AC n'est pas 1 mais bien : (1/2) + R7 * (R5 + Rth) = (1/2) + (1/2).10000/(10000 + Rth)
Exemple numérique, si le potentiomètre est au milieu, alors R1 = R2 = 11000 ohms et Rth = 5500 ohms
On a alors : gain AC = (1/2) + (1/2).10000/(10000 + 5500) = 0,82
Donc si Ve fait 4 Volts, Vs fera 4 * 0,82 = 3,3 V
... Et si le potentimètre a son curseur ailleurs qu'au milieu, le gain AC est différent de 0,82.
-----
Sauf distraction.
Merci beaucoup d'avoir pris le temps de répondre !
Effectivement c'est logique ! J'ai voulu revérifier ça en utilisant ISIS et on retrouve bien les 3,3 V. C'est donc bien le montage qui veut ça...
Donc la solution proposée par notre professeur en TP était erronée ! (puisqu'il nous amenait à trouver un gain de 1)...
Je vais lui soumettre le raisonnement dés que possible (avec la preuve par simulation logiciel).
Merci infiniment encore une fois !
