L'aide d'un physicien me serait bien utile ! Pouvez-vous m'accorder un peu de votre temps pour au moins me donner quelques pistes de résolution ?
Merci.

Bonsoir,

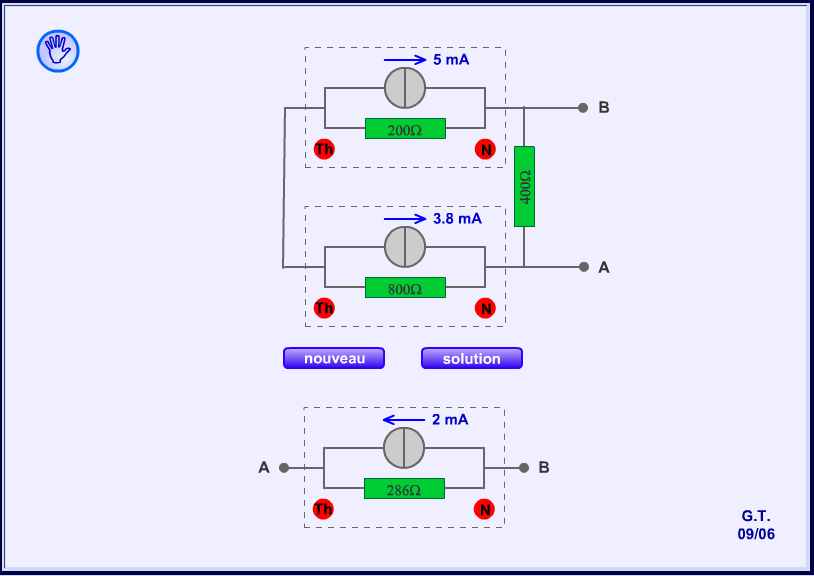

Vous avez deux modèles Norton : 5mA et 200 ohms puis 3,8 mA et 800 ohms

On recherche leur modèles Thévenin.
Pour le premier Eth = 5*0,2 = 1V Et Rth = 200 ohms le tout en série.
Pour le second 3,04V et 800 ohms

Représentez le circuit et réduisez- le : 2,04 V  1000ohms et 400 ohms (entre A et B).

On revient au modèle de Norton.
Court circuit entre A et B.............Icc = .........

ON enlève la fem (on la remplace par un conducteur)    RAB =......... D'où la réponse.

Bon courage.  JED.

Bonsoir, je suis totalement d'accord et comprend l'équivalence avec Thévenin jusqu'à repasser au modèle de Norton.
Mais ensuite... je ne vois pas vraiment comment trouver ce courant de court circuit et ainsi d'aboutir au résultat.

Pouvez-vous m'éclairer là-dessus svp ?

Merci pour votre aide.

Dans un modèle Norton tel que celui représenté au bas de l'encadré, lorsqu'on court-cicuite les bornes A et B, il circule dans le fil de court-circuit une intensité égale à celle que délivre le générateur de courant (ici 2 mA).
Donc, dans un circuit quelconque à deux bornes A et B, l'intensité de court-circuit entre ces bornes indique celle que doit délivrer le générateur de courant de l'équivalent Norton.
Ensuite, on court-circuite le générateur de tension (2,04 V) du présent circuit et on calcule la résistance entre ses bornes A et B, qui sera la résistance à mettre en parallèle avec le générateur de courant de l'équivalent Norton.

Et on trouve donc une résistance équivalente égale à 286 ohm à l'arrondi près !

Merci beaucoup, je pense avoir compris maintenant !
