Modélisation d'un dipôle

Posté par
monrow 22-09-07 à 21:53

Bonsoir

Bon, j'avoue que je trouve bcp de problèmes en électrocinétique, donc je m'excuse si je poste bcp d'exos

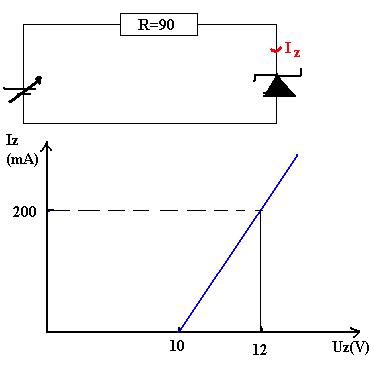

Soit le montage représenté ci-dessous. Il comporte une diode régulatrice de tension dont la courbe caractéristique externe tension-courant est donnée sous forme simplifiée.
E est la f.e.m d'une alimentation stabilisée réglable de 0 à 30V, de résistance interne négligeable.

$Modélisation d\'un dipôle$

1/ Dessiner un modèle de la diode régulatrice de tension dans les cas:
a- $U_z<10V$
b- $U_z>10V$

Calculer dans chaque cas la résistance différentielle $R_d$

2/ Tracer une courbe donnant $U_z$ en fonction de E

3/ Calculer le courant maximal et la puissance maximale dissipée dans la résistance $R=90\Omega$

Merci d'avance
