modèle thévenin
Bonsoire, voilà mon pb je ne vois pas du tout comment démarrer, et je n'ai pas de modèle, pour ce type d'éxos.
4.01:
Quels sonts les paramètres( ou éléments) du générateur de Thévenin vu des points A et B? Au secours!
les deux générateurs sont d'un modèles (4V, 4ohm)) et la résistance est de 2 ohm!
désoler pour le retard, je n'avais plus de connexion internet, le point A est en haut à droite et le B est en bas à droite.
Bonjour,
désolé pour le retard
Aucun problème pour moi.

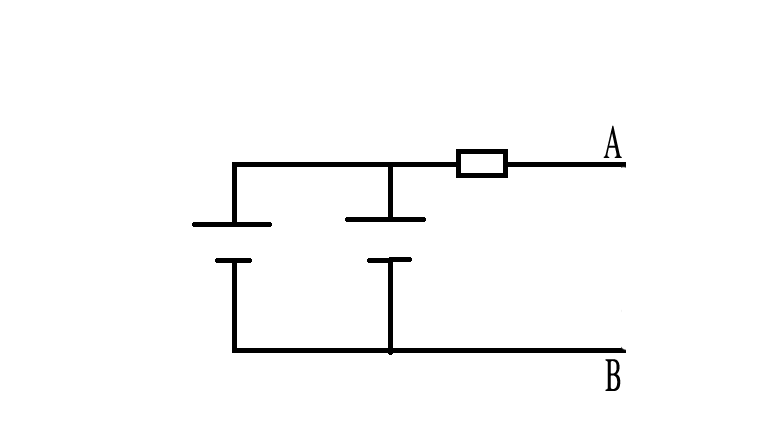

Le schéma, c'est quelque chose comme ça :
Il suffit d'appliquer le théorème de Thévenin...
1) calculer la tension à vide (c'est le cas puisqu'il n'y a pas de circuit extérieur) entre A et B. C'est la f.e.m. du générateur de Thévenin équivalent Eth. Ici, on trouve 4 V.

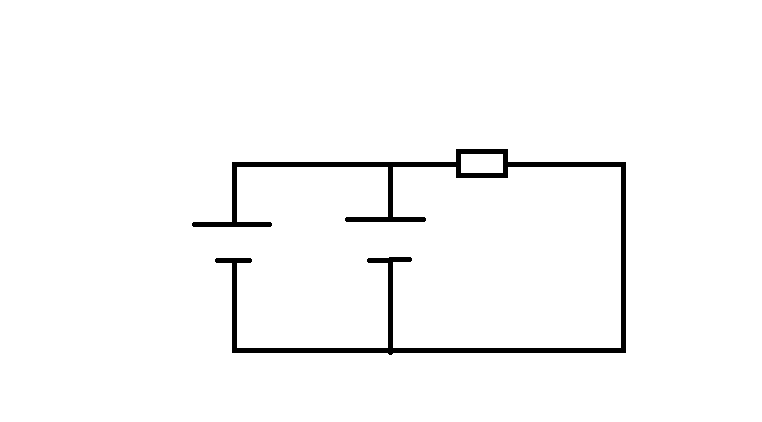

2) calculer la résistance du générateur de Thévenin Rth. Il faut éteindre les générateurs et les remplacer par leur résistance interne. Ensuite, on calcule la résistance entre A et B.
Ici, on trouve 4
.
