Modèle de Norton
Bonjour à tous

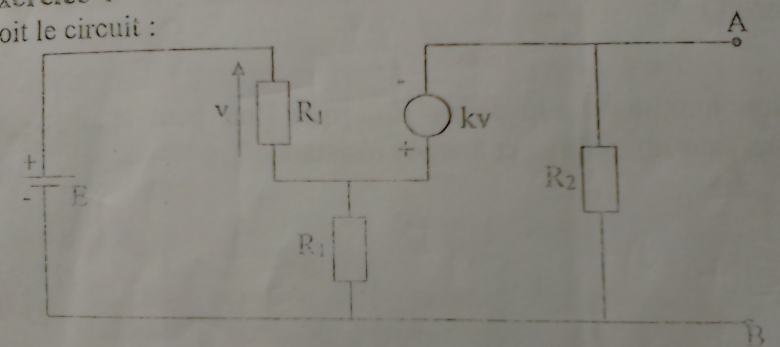

Svp j'ai une difficulté à pouvoir déterminer le courant de Norton IN . J'ai court-circuité les bornes A et B et IN est le courant qui passe dans la branche AB , aussi la résistance R2 est remplacée par un court-circuit car en parallèle avec la branche AB . Maintenant j'ai du mal par une méthode directe à déterminer IN
Dejà j'ai trouvé RN=R2 // (R1//R1)=R2+(R1/2)
Pour résoudre mon problème j'ai procédé par une conversion de source en déterminant le modèle de Thevenin vu des points A et B .
Mais je voudrais avoir le courant IN par une méthode directe
Merci d'avance .
Bonsoir
La méthode directe consiste à court-circuiter la sortie et à déterminer le courant de court-circuit.
Le scan que tu as fourni n'est pas très lisible au niveau des indices. La résistance du bas est bien aussi égale à R1 ? Comment as-tu obtenue la résistance de Norton sachant que le montage possède une source liée ?
Bonjour à tous
Svp j'ai une difficulté à pouvoir déterminer le courant de Norton IN . J'ai court-circuité les bornes A et B et IN est le courant qui passe dans la branche AB , aussi la résistance R2 est remplacée par un court-circuit car en parallèle avec la branche AB . Maintenant j'ai du mal par une méthode directe à déterminer IN
Dejà j'ai trouvé RN=R2 // (R1//R1)=R2+(R1/2)
Bonsoir , Relisez ceci Svp
Le scan que tu as fourni n'est pas très lisible au niveau des indices. La résistance du bas est bien aussi égale à R1 ? Comment as-tu obtenue la résistance de Norton sachant que le montage possède une source liée ?
Oui la résistance est égale aussi à R1
Le scan que tu as fourni n'est pas très lisible au niveau des indices. La résistance du bas est bien aussi égale à R1 ? Comment as-tu obtenue la résistance de Norton sachant que le montage possède une source liée ?
Oui la résistance du basest égale aussi à R1
Pour déterminer la résistance de Norton ici , on éteint toutes les sources indépendantes ( ici on court-circuite simplement la source de tension E ) . Et j'ai expliqué plus haut comment j'ai fait .
Oui mais la source lié intervient dans le calcul. Deux méthodes possibles en présence de sources liées.
1° : Déterminer par les méthodes habituelles la fém de Thévenin Eth et le courant électromoteur de Norton In puis poser :
2° : Éteindre les sources indépendantes en conservant les sources liées puis brancher un générateur de courant de courant électromoteur Io entre A et B et déterminer alors la tension UAB. La résistance équivalente au circuit vu des bornes A et B vaut :
La deuxième méthode est l'application directe des théorèmes de Thévenin et Norton. La première méthode est parfois plus rapide ; cela dépend du circuit étudié.
