Niveau maths sup

millman

Posté par
polka-dots 22-04-10 à 20:48

bonsoir,

j'ai du mal à appliquer le théorème de millman au point O:

j'aurais mis VO=(Ve/R + jLw/Ve + jLw/Vs + R/Vs)/(2/R + 2/jLw)

et j'ai du mal à faire apparaître le diviseur de tension à la sortie, pour Vs en fonction de VO

c'est vs= jLw / (R+jLw). vO ?

merci

Posté par re : millman 22-04-10 à 20:48

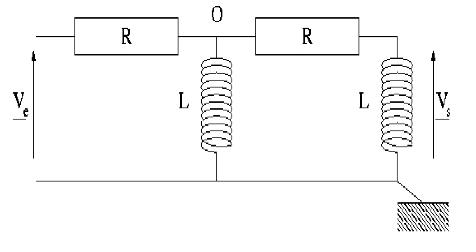

voici le schéma

Posté par re : millman 22-04-10 à 20:49

désolé j'ai oublié de l'afficher

millman

Posté par re : millman 22-04-10 à 22:04

svp, y a quelqu'un?

Posté par re : millman 22-04-10 à 23:06

Posté par re : millman 26-04-10 à 16:35

Salut,

Tu es sur qu'un point relié à la masse peut avoir un potentielle non nul ? ^^

Et ensuite pourquoi tu mets l'impédance en haut ?

$3$ \rm V_0\, =\, \fr{\fr{V_e}{R}+\fr{0}{jL\omega}+\fr{V_s}{R}}{\fr{1}{R}+\fr{1}{R}+\fr{1}{jL\omega}}\, =\, \fr{\fr{V_e+V_s}{R}}{\fr{2}{R}+\fr{1}{jL\omega}}\, =\, \fr{(V_e+V_s)jL\omega}{2jL\omega+R}$

D'accord avec ton diviseur de tension.

Tu peux maintenant en déduire $3$\rm V_s$ en fonction de $3$\rm V_e$
