Niveau licence

Mécanique Rationnelle

Posté par
Mohamed1999 23-12-17 à 09:03

Bonjour,
J'ai trouvé des difficultés dans l'exercice suivant :

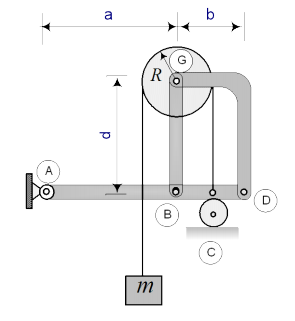

Déterminer la réaction des appuis et les forces dans les chevilles.

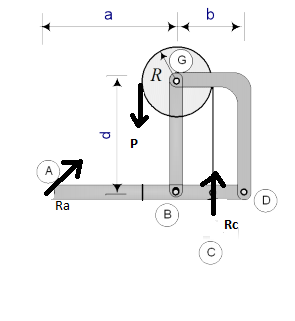

1- j'enlevé les élément A et C le poids P :
j'applique la somme des forces j'ai trouvé
$Ra+P+Rc=0; Rax=0;Ray+Rc=P;$
j'applique la somme des moments au point A j'ai trouvé:
$Rc=P(\frac{a-r}{a+r})$
je remplace
$Ray=\frac{2r}{a+r}*P$
pour déterminer les réaction dans les points B et D:

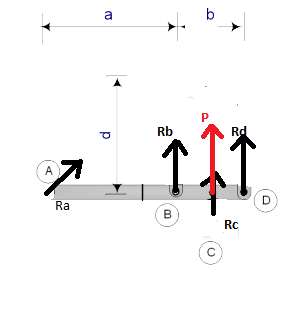

isoler la tige AD
j'applique la somme des forces:
Rb+Rd=-2P
j'applique la somme des moments:
j'ai trouver $Rd=\frac{2r}{1+b}*P$

je remplace et je trouve:
$Rb=P(-2-\frac{2r}{1+b})$

le problème est que les réaction aux points B et D sont vertical et comment je détermine la réaction au point G .
merci et j'attend la réponse.
