Bonjour,

j'ai un problème concernant un exercice de mécanique des fluides, pouvez-vous m'aider à comprendre comment le résoudre s'il vous plait ?


Merci à vous :

je ne sais pas plus répondre à partir de la question 5...

voici les questions :

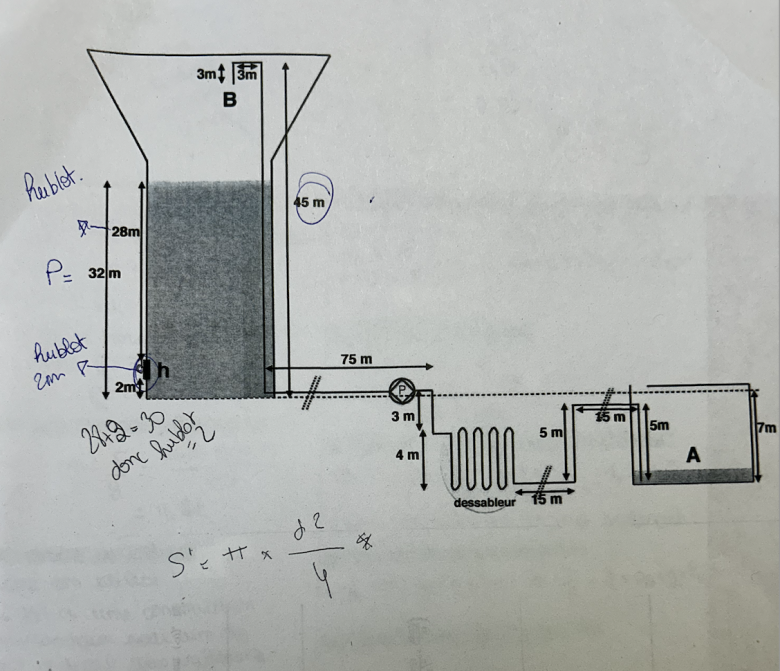

Un château d'eau est alimenté par un canal situé en aval (voir schéma ci-joint). Une pompe, symbolisée P permet le remplissage du château d'eau. Un hublot de contrôle rectangulaire en verre est placé en h, il présente une largeur de 15 cm.

B) Partie dynamique
1. Pourquoi la pompe est-elle placée en poussée et non en aspiration ?
2. Quelle est la valeur du débit volumique dans la canalisation ?
3. Quelle est la valeur du débit masse dans la canalisation ?
4. Quel est le régime d'écoulement ?
5. Ecrire la relation de Bernoulli le long de la ligne de courant contenant les points A
6. Calculer les pertes de charge singulières du circuit en mètres de colonne d'eau et en Pa
7. Calculer les pertes de charge régulières du circuit en mètres de colonne d'eau et en
Ра
8. Calculer la puissance mécanique à fournir au fluide.
9. Déterminer la puissance de la pompe qu'il faudrait installer sur le circuit pour réaliser le remplissage du château d'eau.

Données: vitesse dans la conduite = 0,7 m.s", masse volumique - 998 kg.m°, diamètre canalisation = 30 cm, viscosité cinématique: v = 1,31.10°m's', rayon de courbure des coudes arrondis : 60 cm sauf dans le dessableur : 45cm, rugosité relative : k/D = 0,01, le raccordement dans la cuve de départ est avec saillie, pour le refoulement on prendra k = 1.

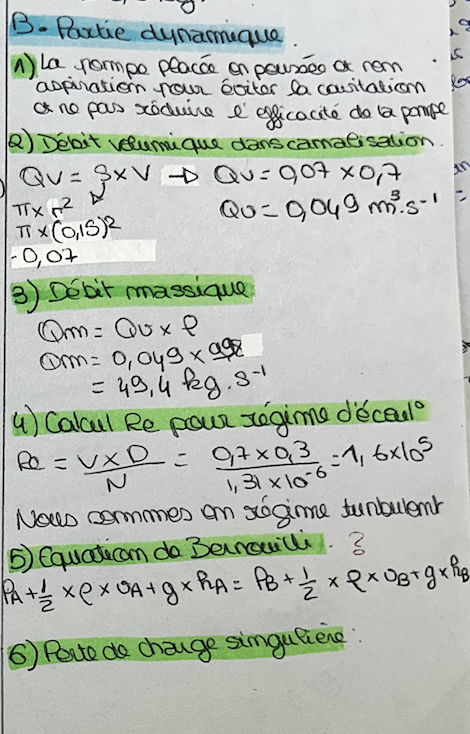

voici mes réponses :
