bonjour , je demande votre aide pour repondre à la question posée
* mmalou > Image recadrée, sur la figure uniquement ! Si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum mawuse23 et d'expliquer ce que tu as déjà cherché et où tu bloques exactement *
bonjour a tous, aidez moi svp avec ce sujet
Debimetre par methode de caisson

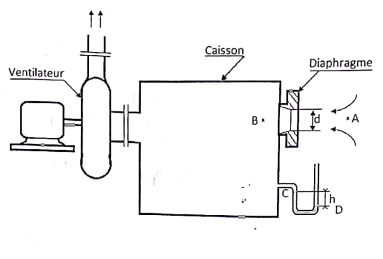

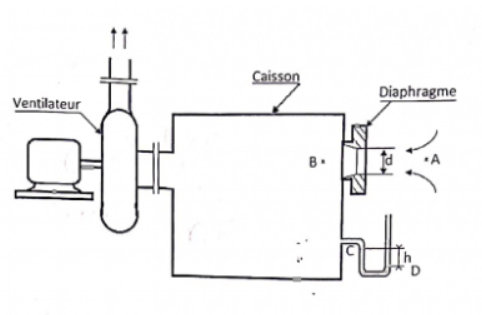

Pour mesurer le débit-mase d'air qm à la traversée d'un ventilateur , on bride un caisson à l'ouie d'entrée du ventilateur. Sur la face opposée du caisson, on dispose un diaphragme en mince paroi de diametre d et de coefficient de contraction Cc ainsi qu'une prise de pression reliée à un tube en U servant de manometre. Lors de l'essai , on réleve la dénivellation h dans le tube en U rempli d'eau. Les caracteristiques de l'air ambiant sont alors Po et To
Quelle est l'expression du débit?
AN: d=40mm, Cc=0.6 h=30mm Po=76cm de mercure To=18°C
NB:
-On supposera que la pression ne varie pas avec l'altitude à l'intérieur et l'extérieur du caisson
-L'équation d'etat des gaz parfaits: P= rho*r*T..........r=287
-L'évolution de l'air est isotherme et adiabatique
-Posez les hypothèses nécessaire avant l'application des formules et vérifiez les après
