bonjour, j'ai un exercice à faire en phyque et je pense avoir trouver la réponse mais je ne suis pas certaine du tout, voilà l'énoncé de l'exo :

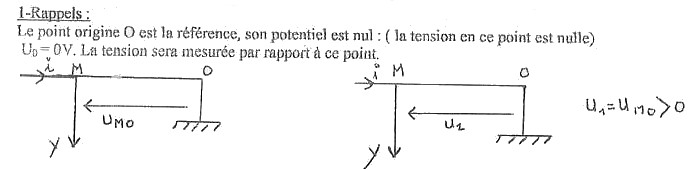

(Rappel attaché en image )

1- Rappel
2 Utilisation de l'oscilloscope : RLC
On consièdere le doc 1 : on veut visualiser la tentsion UR aux bornes au conducteur ohmique de résistance R et la tension UC aux bornes du condensateur.
on pose :
UR = UJH > 0 : ( voie Y1)
UC = UBE > 0 : ( voie Y2)

a. Réprésenter les trois dipôles sur le doc 1 en précisant les points B E J K
b. Réprésenter les vecteurs tensions correspondants
c. Comment peut-on déduire UL ?

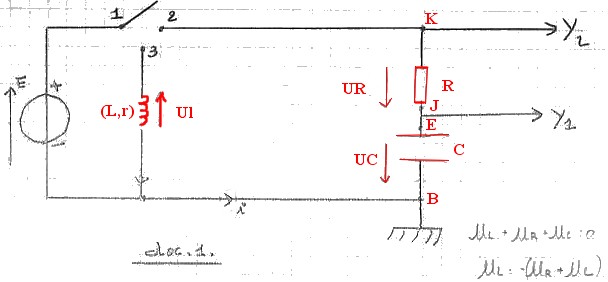

Sur la deuxieme page [ doc 1 ] sont écrites en rouge les réponses que j'ai trouvé ( fichier attaché ) . J'aimerai savoir si elles sont exactes... Parce que ce qui m'embete dans cet exo c'est la manière dont est marquée l'intensité entre la masse et le dipôle RL, ma prof m'a écrit ça mais moi je l'aurais mise dans l'autre sens....

Merci d'avance de votre aide =)
