Bonjour,

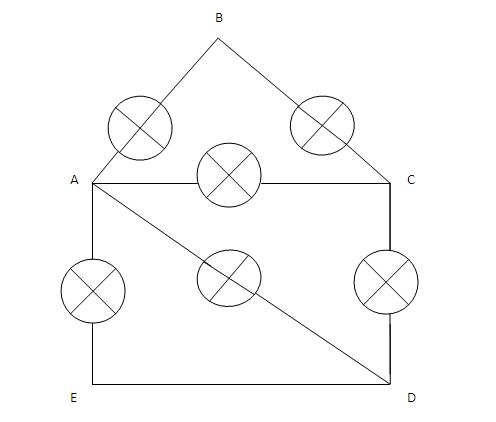

Je vois 3 noeuds: A, C et D
5 branches: AC direct, AC via B, AD direct, AD via E et CD
6 mailles: ABCA, ABCDA, ABCDEA, ACDA, ACDEA, ADEA.

bonjour,sanantonio312
  pourquoi le resultat ne verifie pas la formule :nombres de maille=nombre
de broches- nombre de noeuds +1. ou bien la formule est fausse.
je trouve cette formule dans le site suivant :www.incertitudes.fr/cours.html
                                        merci

Je ne sais pas.
Je ne sais pas ce que c'est qu'une broche.
Je me suis sans doute trompé.
Que trouves-tu, toi ?

NB: Ton @ de site n'amène à rien...

Mais là où j'ai un doute, c'est que AC direct en // avec AC via B ne forme sans doute qu'une branche.
Auquel cas, il n'y a plus que 1 branche, 0 maille, 0 noeud.
Juste un dipôle: AD

bonjour,sanantonio312
la solution est 3 mailles ,5 branches et 3noeuds , ce resultat verifie la formule . pour consulter le site .ecrivez sur google :èlectricitè chapitre 1:
bases de l' electrocinètique.
                                             marci

Bonjour lahsen.
Pour les noeuds et le branches ok. C'est ce que je t'avais proposé au début.
Pour les mailles, j'ai visiblement un problème...
