lois de kircchhoff

Posté par
e5mm100 28-10-19 à 11:32

Bonjour pouvez vous m'aider sur cet exercice ?

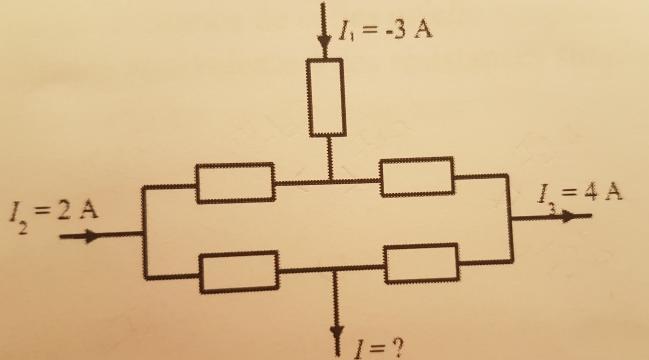

Dans le circuit représenté ci dessous, calculer le courant  I en appliquant les lois de kirchhoff.

Le problème c'est que le courant ce divise à chaque noeud du coup je n'ai aucune idée de comment commencer l'exercice...

le schéma du circuit est un pièce jointe
merci d'avance pour votre aide

lois de kircchhoff

Posté par
sanantonio312re : lois de kircchhoff 28-10-19 à 12:22

Bonjour,
Si tu ne vois pas tout de suite que I1+I2=I3+I, donne un nom aux courants qui sortent du nœud sous la résistance traversée par I1: Ig et I1-Ig par exemple
A gauche, vers le bas, on a un courant I2+Ig et à droite -I3+(I1-Ig) qui s'additionnent pour former I
