Loi des noeuds et des mailles
Posté par louloute41

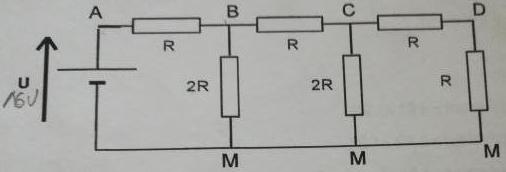

Bonjour, je n'ai pas compris comment fallait-que je fasses pour calculer les valeurs de tensions de Uab, Ubc et Udm.
Est ce que quelqu'un pourrait m'expliquer.
Merci de votre gentilesse.
______________
***Edit gbm : image recadrée => un énoncé est à recopier***
Bonjour
L'application de la loi des nœuds et des mailles n'est surement pas la méthode la plus astucieuse dans un tel cas particulier. Il vaut mieux réfléchir un peu !
Les résistance entre CD et DM sont en série : tu peux les remplacer par une résistance 2R qui ainsi se trouve en parallèle avec la résistance 2R entre C et M. Deux résistances 2R en parallèle sont équivalentes à une résistance égale à R... et ainsi de suite...
