Loi des mailles

Posté par Evoria 06-11-20 à 17:15

Bonjour,

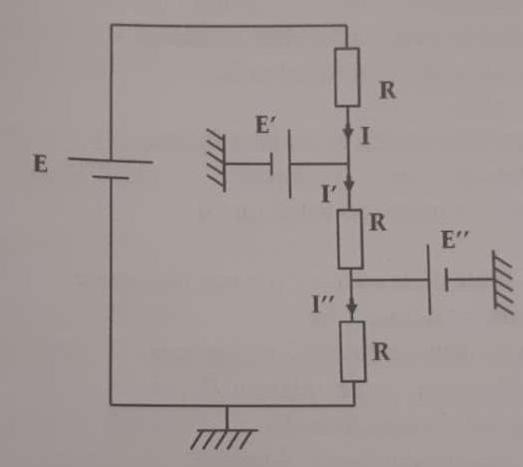

J'ai une question, comment fonctionne la loi des mailles dans ce genre de circuit ? Ou plutôt comment calculer I, I' et I'' ?

***Image recadrée***

Posté par re : Loi des mailles 06-11-20 à 17:29

Bonjour
Par convention, les trois masses sont au même potentiel. Tu peux donc remplacer les deux masses reliées aux générateurs E' et E" par deux fils conducteur allant à la masse du bas.

Posté par re : Loi des mailles 06-11-20 à 17:34

D'accord très bien. Mais je ne pense pas qu'on puisse relier les masses de E' et E'' ensemble par un fil ?

Posté par re : Loi des mailles 06-11-20 à 18:15

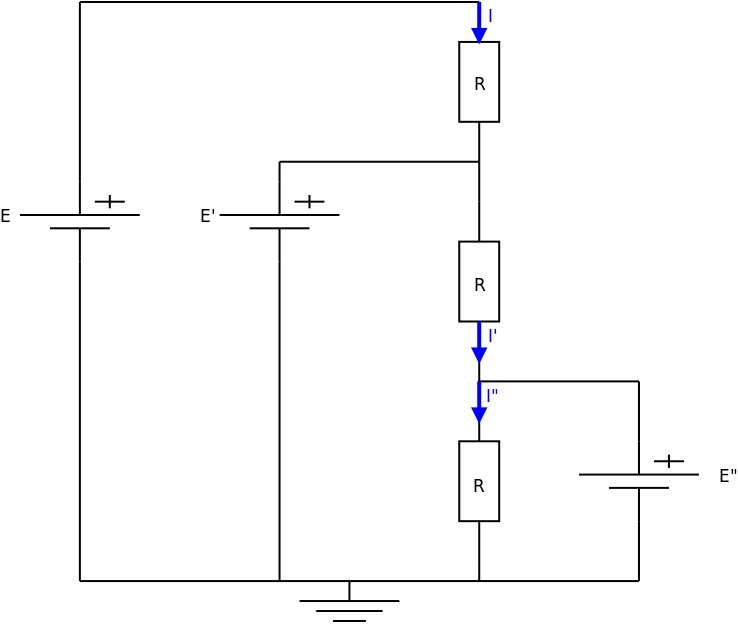

Ton circuit est équivalent à celui dessiné ci-dessous. Simple : non ?

Loi des mailles
