Bonjour à toutes, tous, voilà j'ai un DM de science physique à rendre pour demain et je n'arrive pas du tout à faire ses exercices que je mets en pièce jointe. J'espère que vous pourrez m'aider. Bonne journée à vous.
***Titre changé***
Salut,
Pour écrire l'équation d'un noeud de courant :
On met le signe + pour les courants qui arrivent dans le noeud (donc les courants repérés par une flèche allant vers le noeud)
On met le signe - pour les courants qui sortent du noeud (donc les courants repérés par une flèche sortant du noeud)
exemple :

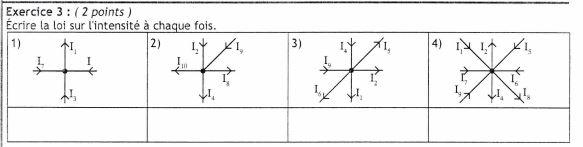

Pour l'exercice 3.1
Le courant I entre dans le noeud (la flèche va vers le point repérant le noeud) --> signe +
Le courant I1 sort du noeud (la flèche s'éloigne du noeud) --> signe -
Le courant I2 entre dans le noeud (la flèche va vers le point repérant le noeud --> signe +
Le courant I3 entre dans le noeud (la flèche va vers le point repérant le noeud --> signe +
On a donc : +I - I1 + I2 + I3 = 0
qu'on peut aussi écrire : I - I1 + I2 + I3 = 0
-----
Voila essaie les autres, c'est le même principe.
Sauf distraction.
Bonjour à vous deux,
@ alissone62 , pour mémoire :
1) 1 topic = 1 exercice ;
2) ensuite : on recopie son énoncé d'exercice, seul le schéma du circuit peut être posté en l'état ;
3) Enfin, on donne un titre explicite à son topic car "physique-chimie" pour un forum de physique-chimie c'est trop vague.
Merci
