Loi de Kirchhoff : méthode des mailles
Bonjour,
Au cas où un éléctricien passerait...

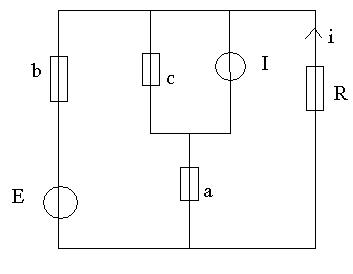

Je dois calculer l'intensité du courant passant par la résistance R.
Pour cela, il faut que je transforme le circuit en modèle de Thévenin (ça, ok)
Mais après, quelles mailles dois-je prendre pour les équations ?
Et comment dois-je choisir les flèches de tensions pour que ca soit positif vu que je n'ai pas le sens du courant dans toutes les branches ?
Merci
Skops
Oui donc pour les intensités je vois
Dans le résistor c, la flèche d'intensité pars vers le haut ou le bas ?
Skops
pour Skops, parce que je vais pas tarder à être dans la même galère.
Bonjour,
est ce que tu as vu les équivalents norton thévenin ?
(rassure moi a b c c'est des résistances?)
Bonjour bonjour
tu peux transformer le generateur d'intensité I en generateur de tension.
tu obtients alors deux mailles.
i1 traverse la premiere branche, i2 la deuxieme et i la troisieme.
Equations :
maille 1 : E-bi1-cI+(a+c)i2=0
maille 2 : -(a+c)i2+cI+RI=0
noeud : i1+i2+i=0
on trouve i=((-cI)(a+b+c)-(a+c)(E-cI))/((a+b+c)(a+c+R)-(a+c)^2)
(je crois)
(on peut aussi ecrire l'equation matricielle du circuit en utilisant les courants de Maxwell, c'est beaucoup plus simple, c'est comme ca que j'ai fait...)
