Quelles bascules ?

JK flip flop, RS flip flop, D flip flop, à 2 portes NanD, à 2 portes NOR ...

On ne peut pas vraiment mettre le fonctionnement des bascules dans une table de vérité "classique".

Une table de vérité donne l'état logique de la (ou des) sorties du composant étudié en fonction des états logiques des entrées.

On donne l'état de la sortie vis à vis de toutes les combinaisons possibles des états des entrées.

Mais ...
Ce n'est pas possible dans le cas des bascules bistables car on peut avoir des états de sortie différents pour une même combinaison des états des entrées.
L'état "actuel" de sortie d'une bascule bistable dépend non seulement de l'état "actuel" de ses entrées mais aussi de ce qui s'est passé "avant" d'atteindre l'état actuel des entrées.

Prenons le cas simple d'un bascule à 2 portes NAND.

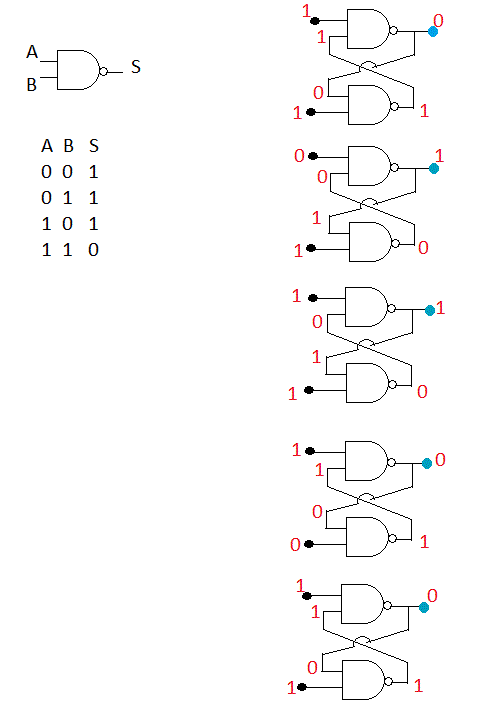

La table de vérité d'une porrte NAND à 2 entrées est donnée à gauche sur le dessin.

Une bascule bistable à 2 portes NAND peut être réalisée avec le schéma à droite du dessin.

Supposons au départ la bascule avec les états (entrées et sorties) marqués sur le dessin du haut (vérifie avec la table de vérité de la porte NAND que cet état est bien stable).

On envoie un 0 logique sur l'entrée du haut de la bascule et les états deviennent ceux du 2ème dessin (vérifie et comprend pourquoi).

On remet un 1 logique sur l'entrée du haut de la bascule et les états deviennent ceux du 3ème dessin (vérifie et comprend pourquoi).

Et c'est là qu'est l'os si on voulait mettre la bascule bistable sous forme de table de vérité, en effet :
Les dessins 1 et 3 ont les entrées de la bascule identiques et cependant l'état de la sortie (borne bleue) est différent dans les 2 cas.
... Le circuit se "souvient" (comme une vraie mémoire) qu'il y a eu une impulsion à 0 logique sur la borne d'entrée du haut et l'état de sortie se conserve même lorsque cette impulsion d'entrée a disparu (entrée revenue à 1 logique).

Pour remettre le bistable dans l'état qu'il avait au dessin 1, on doit envoyer une implusion à 0 logique sur l'éntrée du bas (dessin 4) et lorsque cette entrée sera revenue à 1 (dessin 5), on se retrouvera dans l'atat initial (dessin 1)

On voit donc, que ce type de circuit à une effet de "mémoire" puisque l'état de sa sortie dépénd non seulement de la combinaison des entrées actuelle mais aussi de ce qui s'est passé "avant".
-----

Il existe de multiple types de bascules, certains asynhrones (comme celui présenté ici) et certains dont les changements d'états de la sortie sont synchronisés par une clock (signal d'horloge)...

J'espère que mon laïus ne t'aura pas égaré d'avantage.

Si tu as d'autres questions, j'essaierai d'y répondre dans la mesure de mes moyens.

Salut,
Je vous remercie beaucoup sur les détails objectifs
vous m'avez posé quelques questions vérifie et comprend porquoi
mais j'ai des symboles que je n'ai pas compriss
1 Les deux cercles noirs veut dire l'entree de la bascule et le bleu c'est la sortie ?

2
On envoie un 0 logique sur l'entrée du haut de la bascule et les états deviennent ceux du 2ème dessin
Comme vous avez expliqué plus haut on a deux entrées
j'ai bien compris pour la premiere bascule en haut elle a 2 portes
pour la premiere porte on envoie a l'entree 1 1 et d'apres la table on a a la sortie 0 ainsi ce 0 devient l'entree de la 2 porte en bas avec le 1 on obtient a la sortie 1   est ce que je suis a la bonne voie

merci beaucoup

Les bornes noires sont les entrées de la bascule bistable. (Il y a donc 2 entrées à la bascule).
La borne bleue est une sortie de la bascule bistable.

Si on part de l'état de la bascule dessiné en haut.
Cet état est stable si on ne modifie pas l'état des entrées (le vérifier par la table de vérité des portes NAND disponible à gauche).

Si on fait maintenant passer l'entrée du haut de la bascule à 0 logique.
La porte du haut de la bascule ayant un 0 à une de ses entrées voit sa sortie qui passe à 1 (voir table de vérité d'une porte NAND).
Il y a donc un 1 à la sortie de la bascule (borne bleue), ce 1 logique est envoyé à l'entrée du haut de la porte du bas de la bascule.
On se retrouve donc avec les 2 entrées de la porte du bas de la bascule avec des 1 logiques.
Et donc la sortie de la porte du bas de la bascule passe à 0 (voir table de vérité des portes NAND).

Ce 0 (à la sortie de la porte du bas de la bascule) est envoyé à l'entrée du bas de la porte du haut de la bascule...
Et on est alors dans l'état stable donné sur le 2ème dessin.

...

Merci beaucoup Mr J-P pour votre réponse et je m'excuse pour le retard de rejoindre le forum
vous avez dit (Et on est alors dans l'état stable donné sur le 2ème dessin)
je me demande pourquoi le dessin 2 est stable et vous avez fait uniquement 5 dessins, je crois pour le dessin 2 on peut avoir 4 cas d'entrées?

0 (00) 1 -  0 (01) 1 - 0 (10) 1 - 0 (11) 1

Et dans ce cas on peut avoir des sorties différents pour les mêmes valeurs d'entrées (01)

SVP en ce qui concerne effet mémoire la phrase que vous avez dit (mais aussi de ce qui s'est passé "avant) veut dire les combinaisons les impulsions bas du premier bascule et haut de la deuxième bascule ?

Merci beaucoup

Avec les états des entrées du dessin 2 (0 sur l'entrée du haut et 1 sur l'entrée du bas), il est impossible que le bistable soit dans un autre état que celui dessiné.
Vérifie en réfléchissant à partir de la table de vérité des portes NAND.

Ce qui est intéressant à voir par contre, c'est que les dessins 1 et 3 ont eux des entrées identiques et sont stables avec leur sortie dans des étas différents.
... La bascule dans le dessin 3 "se rappelle" qu'elle a reçu une impulsion à 0 logique sur son entrée du bas en cours du dessin 2.

Salut,
SVP, j'ai deux questions
1) Pour le 1 dessin vous avez dit
(La porte du haut de la bascule ayant un 0 à une de ses entrées voit sa sortie qui passe à 1 (voir table de vérité d'une porte NAND).
donc a mon avis pour le dessin3 le 1 va donner 0 non 1

2) Je veux SVP pourquoi on a une sortie alors j,ai trouvé des sites internet qui parlent de deux sorties Q et Q (barre)?

Merci
