Bonjour à tous
J'ai un exercice merci beaucoup d'avance
•les caractéristiques du transformateur triphasé du poste de distribution sont:
*Puissance apparente nominale SN=50kVA
*Tension nominale au primaire :U1N=20kV -50Hz
*Tension nominale au secondaire U2N=400V
1) Déterminer le couplage des enroulements du transformateur
2) Tracer le diagramme vectoriel des tensions et en déduire l'indice horaire du transformateur
3) Déterminer la valeur nominale du courant primaire en ligne; en déduire alors la valeur nominale du courant dans un enroulement primaire
4) la tension secondaire à vide entre phases est U2 0=410V calculer le rapport de transformation M
------------------------------

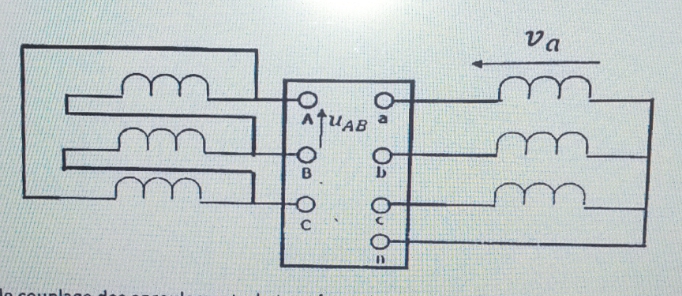

1) d'après le schéma,on peut observer que le côté primaire est en triangle (D) et le côté secondaire est en étoile (y)
Merci beaucoup
Bonjour,
point 2), tu n'as jamais dessiné le diagramme vectoriel des tensions dans un couplage?
Tu devrais trouver Dy11
bonjour à tous
3)
SN=
la valeur nominale du courant primaire en ligne:
la valeur nominale du courant dans un enroulement primaire
Merci
Bonjour,
Oui pour les relations, mais il faut aussi donner les valeurs numériques.
A noter que les courants par enroulement se notent généralement J.
