Sachant que la feuille défile à 2 carreaux par seconde, déterminer la sensibilté horizontal Sh ( en s/div )

2 carreaux pour 1 s --->
1 carreau pour 1/2 s
Et donc : sensibilté horizontale : 0,5 s/div

Pout l'électrocardiogramme du haut :



a)

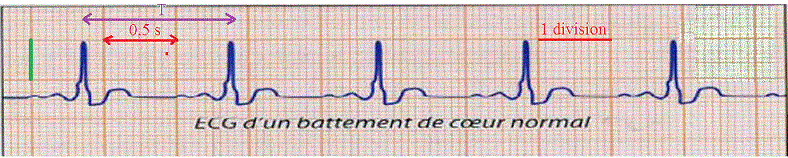

T = 2,05 divisions ---> T = 2,05 * 0,5 = 1,025 s

b)
f = 1/T = 1/1,025 = 0,98 Hz

c)
0,98 battements par seconde ---> 0,98*60 = 59 battements par minute.

d)
Je ne suis pas sûr de ce qui est considéré comme une "1 division" en vertical.
Je pense qu'il s'agit probablement de ce que j'ai mis en vert sur le dessin.
Si c'est le cas, alors la tension maximale demandée est 1,6 * 100 = 160 mV
-----
Sauf distraction.

Merçi pour votre aide mais pour le nombre de division je trouve 2.02 environ, est ce que c'est possible ?


Et je voulais aussi vous poser une autre question que je ne comprend pas dans cette exercice la question numéro 3/ :

3- Traduire les symptômes de la tachycardie ventriculaire en termes de valeur maximale du signal, de fréquence et de période de l'électrocardiogramme.

comment- faire ?

Merci

jai a faire exactement le meme exo et je n'ai pas compris quand vous avez parler de ''determiner la sensibilité horizontale'' et encore moins comment a il a fait pour trouver envirion 2,02 du coup !
SVP : besoin de votre aide merci d'avance !

Bonjour,

Concernant ce document on me la donné en devoir maison. Et j'aurai une question à vous poser qui est la suivante:

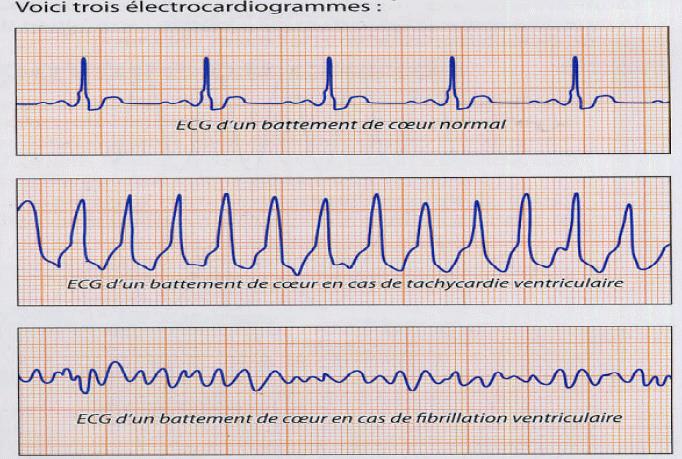

"Est-ce que ces trois éléctrocardiogrammes sont périodiques ?"

Merci d'avance
