Les quadripoles
Posté par Adama133
Bonjour,
S' il vous plaît aider moi.
ÉNONCÉ

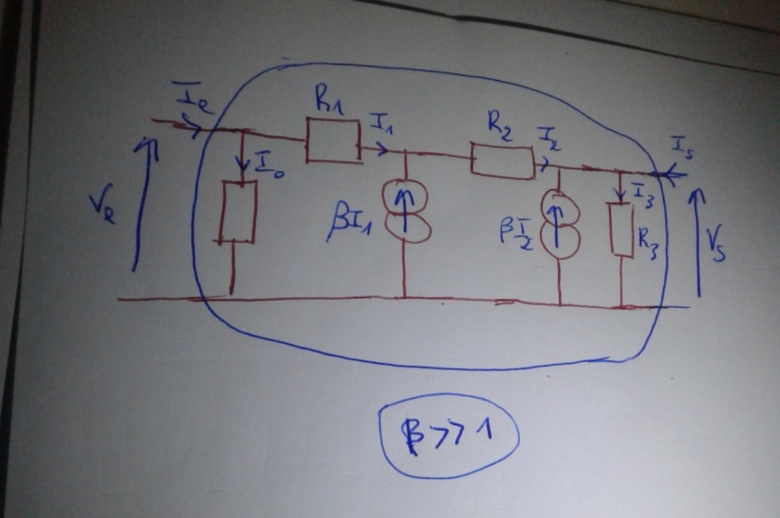

Dans le montage on suppose que B>>1.
1-Donner la matrice admittance [y] du quadripole.
2-La sortie du quadripole est un circuit ouvert.
Déterminer le rapport Av=Vs/Ve
3-Déterminer l'impédance d'entrée Re et de sortie Rs du quadripole.
Ce que j'ai commencé à faire :
Ie= Y11Ve + Y12Vs
Is= Y21Ve +Y22Vs
Y11 = Ie/Ve (Vs=0)
Y12 = Is/Ve (Vs=0)
Dans ce cas R3 est court-circuité.
Mais à partir de là je n'arrive plus à avancer.
Pouvez-vous me montrer la méthode?
Merci d'avance
Bonjour
Tu peux commencer par remarquer que, lorsque Vs=0 :
Ve=R1.I1+R2.I2
Tu as aussi :
Ve=Ro.Io (en notant Ro la résistance la plus à gauche du schéma).
