les panneaux photovoltaïque
bonjour a tous,
depuis jeudi je poste sur différent sujet des activités que je n'arrive pas à faire et grâce a vous je comprends de plus de plus merci,
aujourd'hui j'aimerai terminer mon activité sur les panneau photovoltaïque
je vous mes les questions, mes réponse et mes documents à votre disposition
merci d'avance

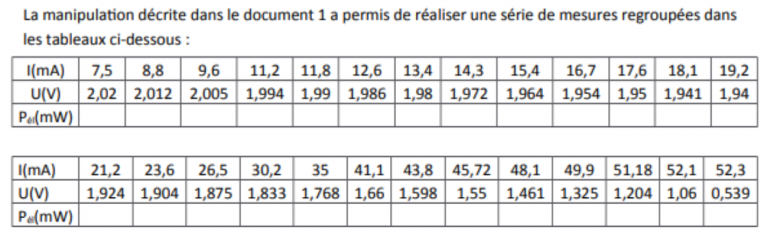

première question c'est tracer la caractéristique courant tension I=f(U) pour cette question il faut utiliser le tableau mais je ne sais pas quoi mettre en abscisse et en ordonnée
deuxième question c'est décrire l'allure de la courbe. Dire si la cellule photovoltaïque est un générateur électrique ou un récepteur électrique. cette question j'aurai la réponse avec la question 1
la troisième c'est déterminer graphiquement les valeurs de Icc et Uco
la quatrième question c'est compléter le tableau, il faut utiliser la formule Pel=I*U
la 5 c'est refaire un graphique , mais la c'est Pel = f(U) et je ne sais pas non plus quoi mettre en ordonnée et abscisse
et la dernière c'est calculer le rendement de le cellule photovoltaïque puis commenter le résultat
Bonjour,
En mathématiques quand on représente une fonction y=f(x) on place "x" en abscisse et y en ordonnée.
De même pour la fonction I=f(U) tu dois mettre U en abscisse et I en ordonnée.
il me manque plus que la question 2 ou je n'arrive pas à différencier si ma courbe représente un générateur ou un récepteur ?
merci d'avance
par contre pour tracer ma courbe dois je convertir mes Intensité ?
Ce n'est pas indispensable.
-------------------------------------------------------

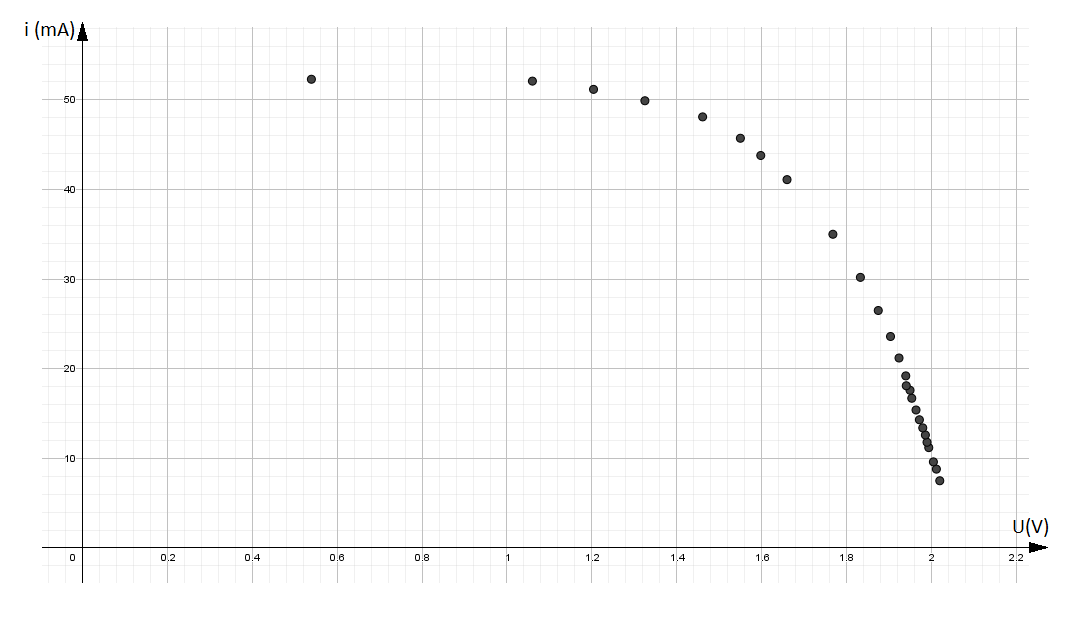

j'ai finis ma courbe, c'était chant les points sont bcp trop collé
Utiliser un tableur !
----------------------------------------------------------
il me manque plus que la question 2 ou je n'arrive pas à différencier si ma courbe représente un générateur ou un récepteur ?

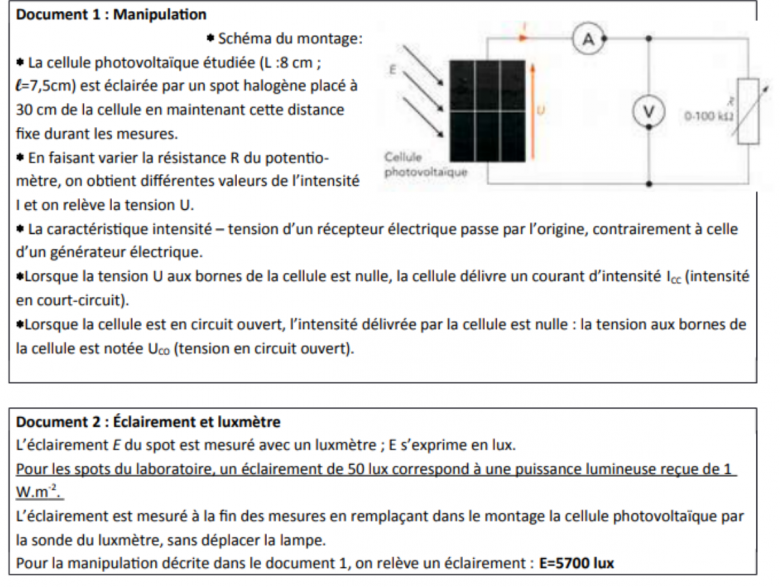

Une lecture attentive du doc 1 te donne la réponse.
ma prof ma dit de le faire sur papier millimétré ...
je crois que j'ai compris, comme ma courbe ne commence pas par l'origine, c'est un générateur ?
Oui, la cellule photovoltaïque convenablement éclairée est bien un générateur.
Elle convertit l'énergie lumineuse en énergie électrique.
Comme pour n'importe quel générateur, sa caractéristique intensité / tension ne passe pas par l'origine des axes
Remarque :
L'emploi d'un tableur n'exclut pas l'utilisation de papier millimétré.
