Les lois fondamentales en régime continu
Salut à tous,

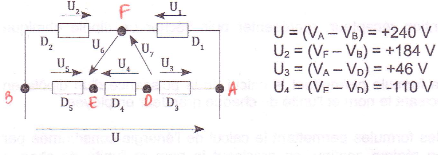

J'ai un petit soucis avec un exercice de physique. En effet, c'est pour le calcul de tension, on me demande de calculer U1, U5, U6, U7. (j'ai attacher le schéma ainsi que quelques données dessus)
J'ai réaliser le calcul dont je suis pas sur en utilisant la loi des noeuds :
1. U2 + U1 + U7 = U6
2. U5 + U4 + U6 = 0
3. U4 + U3 + U7 = 0
4. U + U3 + U1
5. U5 + U2 + U = 0
4. U + U3 = U1
240 + 46 = U1
U1 = 286 V
5. U5 + U2 + U = 0
U5 = -U2 - U
U5 = -184 - 240
U5 = - 424 V
3. U4 + U3 + U7 = 0
U7 = -U4 - U3
U7 = 110 - 46
U7 = 64 V
2. U5 + U4 + U6 = 0
U6 = - U5 - U4
U6 = 424 + 110
U6 = 534 V
Voila pour tout les calculs réalisés, les valeurs données sont sur l'image attachée.
Merci par avance pour votre aide.
Salut Sanantonio312,
Merci dans un premier temps pour ta réponse rapide.
En effet, je réussis à trouver U1 et U5 seulement, pour U6 et U7 je ne vois pas:
U1 = U - U2
U1 = 240 - 184
U1 = 56 V
U5 = U - U3 - U4
U5 = 240 - 46 + 110
U5 = 304 V
Merci par avance
Mince !! tu as raison.
U = U2 - U1
- U1 = U - U2
U1 = - 240 + 184
U1 = - 56V
U = U5 - U4 + U3
U5 = U + U4 - U3
U5 = 240 - 110 - 46
U5 = 84 V
Cependant je ne vois pas du tout comment faire pour U6 et U7
En réalité, ce que je ne comprends pas, c'est pour U6 = U5 -U2. Quelle propriété ou relation permet d'affirmer cela. En effet, je comprends par exemple que U = U5 - U4 + U3 mais pas que U6 = U5 - U2.
Merci pour ton aide.
Cependant, si je suis ton raisonnement, je suis pas sur mais :
U6 = UE - UF
U6 = (UE - UB) + (UB - UF)
U6 = U5 - U2
U6 = 84 - 184
U6 = -100 V
U7 = UF - UD
U7 = (UF - UA) + (UA - UD)
U7 = U1 + U3
U7 = -56 + 46
U7 = -10V
