Bonjour à vous et merci de me lire. En fait j'ai un soucis sur un énoncé.
Il s'agissait de plusieurs schémas et il était demandé de décrire le fonctionnement des circuits.

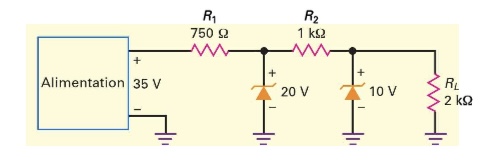

Pour le premier schéma, je me dis que la première diode Zener ne sert pas à grand chose Parceque la diode de tension zener 10V impose une tension aux bornes de la charge R_L et ce peu importe ce qu'il y'a comme élément dans le circuit. Il y'a donc régulation de la tension aux bornes de la charge.
Ceci est mon idée. Mais dans la correction de l'exercice j'ai lu ceci: C'est un exemple où le prérégulateur (la première diode Zener) alimente un régulateur (la seconde diode Zener). D'abord, observons que le prérégulateur présente une tension de sortie 20 V. Elle est l'entrée du second régulateur dont la tension de sortie est 10 V. L'idée est d'alimenter le second régulateur avec une entrée bien régulée pour obtenir une sortie finale extrêmement bien régulée. Est ce que la sortie ne pourrait pas être extremely régulée même s'il y'avait pas la diode Zener de 20V?
C'est là mon soucis s'il vous plaît

Et pour le second schéma (titré a))

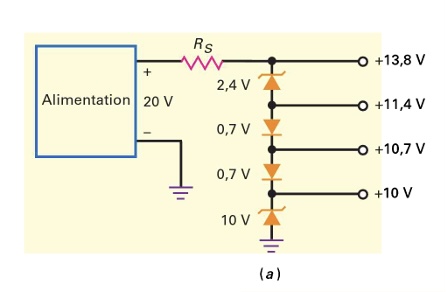

Il a été dit ceci: La figure
a illustre
comment des
diodes Zener et des
diodes ordinaires associées à une alimentation 20 V peuvent fournir plusieurs tensions de sortie. La diode du bas produit une tension 10 V. Chaque diode au silicium est polarisée en direct et donne respectivement 10,7 Vet 11,4 V. La diode supérieure a une tension de claquage 2,4 V donnant une sortie à 13,8 V. Avec d'autres combinaisons des diodes Zener et ordinaires, le circuit proposé peut fournir d'autres tensions. Je comprends cela mais c'est quoi l'intérêt d'un tel montage s'il vous plaît ?

Et pour le troisième montage , je ne comprends vraiment pas .

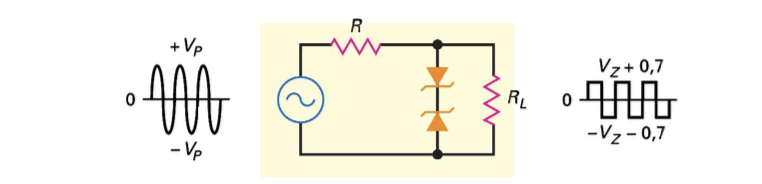

Dans la plupart des applications, les diodes Zener sont au claquage et servent en régulateur de tension. Mais il y a des exceptions; parfois, elles sont utilisées dans des circuits de mise en forme des signaux, comme sur la figure .
Remarquons la position tête-bêche des deux diodes. Pendant l'alternance positive, la diode supérieure conduit et la diode inférieure est au claquage. De ce fait, le signal de sortie est écrêté à 0,7 V(diode en direct) de plus que la tension Zener (diode en inverse).
Pour l'alternance négative, la situation est inversée; la diode inférieure conduit et la diode supérieure est au claquage. De cette manière, le signal de sortie est quasiment un signal rectangulaire. Plus la sinusoïde de l'entrée possède une grande amplitude, plus le signal de sortie est rectangulaire.

C'est le cas où j'ai le plus de problèmes, D'abord les rectangles, je ne comprends pas pourquoi on a cette courbe(les rectangles). Mais j'ai compris les explications sur les alternances positives et négatives. De plus je ne comprends pas pourquoi plus la sinusoïde de l'entrée possède une grande amplitude, plus le signal de sortie est rectangulaire

Merci beaucoup
