Bonsoir, j'ai un exercice où je ne sais pas quelles sont les dipoles D1 et D2 parce qu'il y en a 3 ^^' donc j'suis bloqué... Je vous donne la consigne et j'espère que quelqu'un pourra m'aider, merci

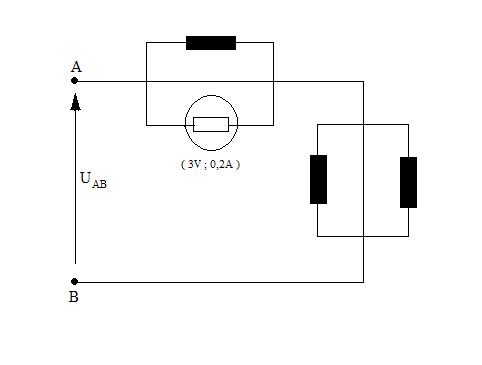

On considère le circuit ci-contre : (voir en bas du topic)
La tension appliquée UAB = 9,0V ; les dipoles D1 et D2 sont des conducteurs ohmiques identiques de résistances R = 18Ω.
La lampe (3,0V ; 0,2A) fonctionne normalement avec les valeurs d'intensité et de tension entre parenthèses).
1. Calculer l'intensité du couant qui circule dans D1
2. Calculer la valeur de la tension aux bornes de D2 et D3, puis les intensités des courants qui circulent dans ces deux dipoles.
3. En déduire la valeur de R3.
Bonjour cil92,
Vu les questions, je pencherait plutôt pour la solution suivante:
- D1 est le conducteur ohmique branché en parallèle de la lampe,
- D2 et D3 sont les deux conducteurs ohmiques branchés en parallèle l'un de l'autre.
Et en plus, c'est logique !
Suis-je bête...
Apprendre à lire une question sans hâte, ce serait pas du luxe!!!
Toutes mes excuses et merci à Porcepic, j'étais partie sur quelque chose de bcp + complexe
Merci de m'être plantée
J'étais en train de rechercher une règle de MPI alors que, comme l'a dit Porcepic, c'était de la logique... Mais vu que je cherchais pas le bon truc...
1. I = U/R = 9,0/18 = 0,5A
2. D2 et D3 sont en parallèle donc la tension à leurs bornes est la même soit UAB/2 = 9,0/2 = 4,5V
3. R3 = U/I = 4,5/0,5 = 9
