Bonjour,
J'ai des doutes sur l'exercice suivant, pouvez vous m'aider SVP ?

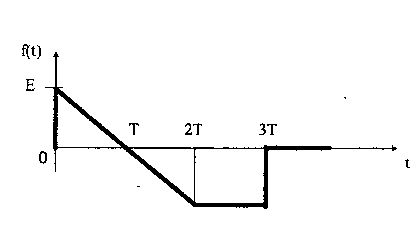

Il faut trouver la transformée de Laplace correspondante :
j'ai E/p - E/T.1/p.e^(-Tp)+E/p.e^(-3Tp)
C'est ca ?
Bonjour,
Ton signal correspond a la somme de 3 signaux, avec a chaque fois un certain retard:
f1(t) = (-E/T)t + E
f2(t) = (E/T)t - 2E
f3(t) = -E
Ton signal peut donc s'ecrire sous cette forme : f(t) = f1(t) + f(t+2T) + f(t+3T)
Donc la TL de ton signal est F(p) = F1(p) + exp(-2pT)F2(p) + exp(-3pT)F3(p)
Je crois pas que le résultat final est ce que tu as donné ...
Donc voila bon courage pour la suite
Bonjour "Nem"
Pour résoudre ce genre d'exercice, il faut d'abord le résoudre en domaine temporel.
Tu décomposes ta fonction en une somme de fonctions simples, que tu pourras transformer par la suite dans le domaine de Laplace, en utilisant le théorème du retard.
Pour ton exercice, on peut décomposer ton signal en trois fonctions :
- Une fonction f1 de 0 à 2T
- Une foncion de f2 2T à 3T
- Une fonction f3 de 3T à +inf
f1 est une fonction affine, son ordonnée à l'origine est E, sa pente est -E/T
f1:t->E-E*t/T
f2 est une fonction constante, de valeur -E, mais attention, il faut penser à annuler la pente de ta première fonction f1 pour obtenir ta fonction constante, sinon tu ne feras que créer une discontinuité.
On construit f2* en sommant f2 et la fonction annulant la pente de f1 :
f2* = f2 + fonction annulant la pente de f1
on a f2*:t-> -E + E*t/T
f3 est la fonction nulle. Tu vois sur ton signal qu'il suffit d'ajouter la constante +E à ton signal d'avant, puisque sa pente est nulle (la fonction f2 juste avant étant constante, pas besoin d'annuler sa pente).
f3*=E
Tu as maintenant tes trois fonctions élémentaires, tu les passes dans le domaine de Laplace en utilisant le théorème du retard.
F1(p)= E/P - E/T/P^2
F2(p)= (-E/P + E/T/P^2)*exp(-2*P*T)
F3(p)= E/P*exp(-3*P*T)
Ton signal correspond finalement à F1 + F2 + F3
C'est fini.
Leboras y'a des coquilles !
