Aucun ?

Bonjour,

Pourrais-tu me confirmer que tu es toujours en licence ? Il ne faut pas poster en niveau lycée si tel est le cas ou il faut mettre à jour ton profil.

Pourrais-tu détailler ton raisonnement pour déterminer cette résistance équivalente stp ?

Tu peux t'aider de schémas pour cela.

Actuellement j'étudie une licence mais au même temps je prépare aux concours qui nécessitent seulement le bagage de lycée.

Franchement j'ai pas un raisonnement .
je connais la relation du montage en parallèle je l'applique c'est tout.

Ok, poste en licence dans ce cas

Justement, peux-tu me rappeler la relation exprimant une résistance équivalente pour 2 ou 3 dipôles ohmiques en parallèle ?

Req = R1 × R2 / R1+ R1

Quand on a des résistances similaires on fait directement Req = R/n ( n le nombre de résistances )

Alors je te déconseille de retenir cette formule car ça se complique pour 3 dipôles ohmiques.

Voici ce qu'il faut retenir :

N dipôles ohmiques en série :



N dipôles ohmiques en parallèle :



Je te conseille de procéder comme ceci :



Je te laisse y réfléchir ... Détaille étape par étape tous tes calculs.

je peux conclure que la résistance équivalente entre le point B et C est la même entre le point B et A ?

Pas du tout : je t'ai défini un ordre pour calculer chaque résistance équivalente.

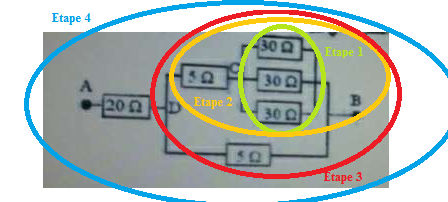

Pour déterminer R_AB, il faut faire 4 calculs, d'où les 4 étapes proposées :

Etape 1 - Détermination de la résistance équivalente Réq1 pour les dipôles ohmiques en // (30 )

Etape 2 - Détermination de la résistance équivalente Réq2 pour les dipôles ohmiques en série (Réq1 et R = 5 )

Etape 3 - Détermination de la résistance équivalente Réq3 pour les dipôles ohmiques en // (Réq 2 et R = 5 )

Etape 4 - Détermination de la résistance équivalente R_AB pour les dipôles ohmiques en série (Réq3 et R = 20 )

mais je veux pas la résistance AB
je veux seulement BC

Premièrement, on n'écrit pas "je veux", mais "je voudrais"

Ensuite, si tu évoques la résistance équivalente aux 3 dipôles ohmiques de 30 , applique la formule du cours que je t'ai proposée

_{PS : je ne réponds pas aux questions d'un sujet par mail ; je n'ai pas écrit que ton résultat est faux, je souhaite juste que tu retiennes 2 formules valables quelle que soit la situation}

Oui je l'applique
et j'ai trouvé 10 ohm

Oui c'est ça !

1/Réq1 = 1/30 + 1/30 + 1/30 = 3/30

donc Réq1 = 30/3 = 10

Bonjour à vous deux  ,

Excusez moi , mais il y a une chose que je ne comprends pas  :

Les 2 résistances de 5 ohms en série sont aussi en parallèle sur B, C  ?

juste concernant veux et vaudrais premièrement je suis pas un francophone donc je suis pas censé de savoir tous concernant votre langue ... oui je sais que vous utilisez le conditionnel pour exprimer d'une manière de politesse mais avec la vitesse j'ai oublié ça .
je crois que l'essentiel c de comprendre car le but de la langue c'est la communication " tu me comprends et je te comprends " laisse ces protocoles entre vous et merci

quarkplus

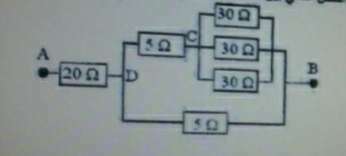

Ce qui est demandé c'est de calculer la résistance équivalente entre le points B et C .
entre ces points y a seulement trois résistances en parallèle .

D'accord
je te remercie

Je t'en prie, je tâcherai de lire l'énoncé plus attentivement la prochaine fois !
