Bonjour, vous pouvez m'aider sur cette exercice svp j'arrive pas à le faire ^^'

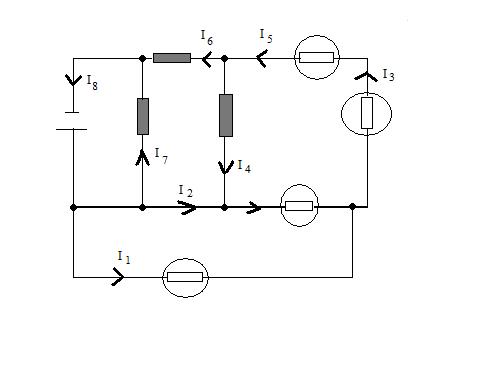

Dans le schéma-ci contre on donne les intensités suivantes : I2 = 0,5 A I3 = 1 A I4 = 0,4 A I7 = 0,8 A
1. En applicant la loi des noeuds, exprimer littéralement les intensités inconnues I5 , I6 , I8 et I1.
2. Calculer leurs valeurs.
Bonjour,
Où est ta difficulté ?
L'énoncé a pris soin de faire calculer les intensités inconnues dans un ordre logique.
Quelles sont tes propositions de réponse ?
J'ai réussi à le faire =)
L'intensité du courant est la même pour un montage en série donc I3 = I5 d'où I5 = 1A
La somme des intensités des courants qui arrivent à un noeud est égale à la somme des intensités des courants qui en partent donc I3 = I5 = I6 + I4 d'où I6 = I3 - I4 = 1 - 0,4 = 0,6A
On en déduit I8 = I6 + I7 = 0,6 + 0,8 = 1,4A
J'ai trouvé I1 = 1,3A
Entièrement d'accord... sauf pour I1
Tu as maintenant de nombreuses manières de calculer cette intensité. Pour ma part, je trouve I1 = 0,1 A
