Bonjour

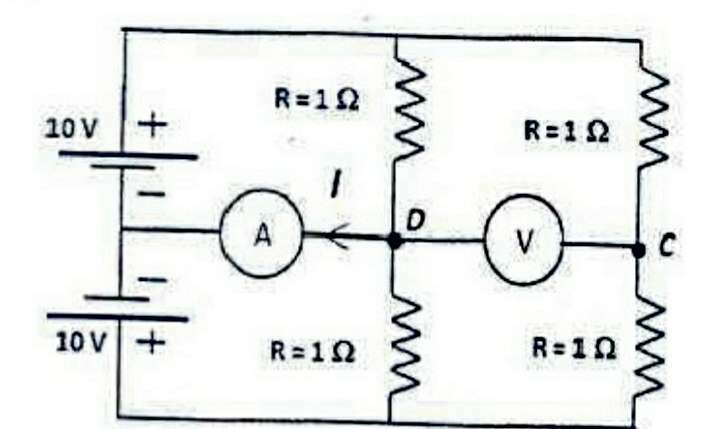

il est demandé de calculer l'intensité du courant en régime permanent .
on a Ur = -E(totale)
Rt×I = E1 + E2
on a deux conducteurs ohmiques en série et puis deux conducteurs ohmiques en parallèle ça vaut donne une résistance équivalente égale à 1
Donc on peut déduire que l'intensité du courant égale à 20 A
vos opinions ?
Bonjour
C'est nettement plus compliqué !
Sans indication complémentaire, je pense qu'il faut considérer le voltmètre comme un isolant et l'ampèremètre comme un conducteur de résistance nulle. Tu peux alrs construire le schéma équivalent.

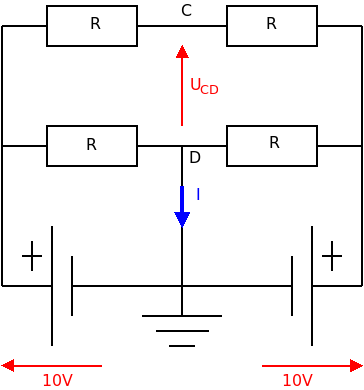

Voici le schéma équivalent. Il te faut déterminer la valeur de l'intensité I et la valeur de la tension UCD.
Que valent les tensions UAD et UFD ?
Que valent I1 et I2 ? Loi des nœuds pour avoir I..
Que vaut UBE ? Que dire du courant dans les résistances entre B et C et C et E ?
D'accord pour la loi des nœuds mais qu'est-ce qui te permet d'écrire I1=-I2, ce qui d'ailleurs est faux ? Regarde bien comment sont branchés les deux générateurs...
Je te conseille de répondre aux questions de mon message du 25-06-20 à 21:39 dans l'ordre...
Il serait sans doute intéressant que tu comprennes à quel point le raisonnement de ton premier message est faux...
A est relié à la borne + du générateur de gauche par un fil de résistance négligeable ; D est relié à la borne - du même générateur par un conducteur de résistance négligeable ;
Donc : UAD = ???
Raisonnement analogue pour UFD ...
Oui mais encore ? En fonction de E=10V, la f.é.m. de chacun des deux générateurs ?

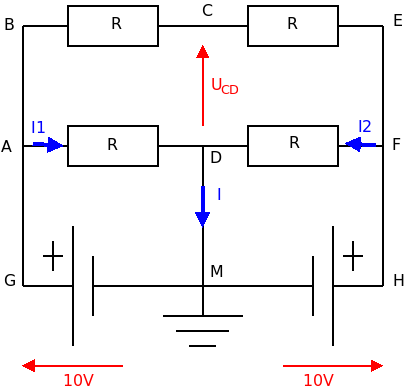

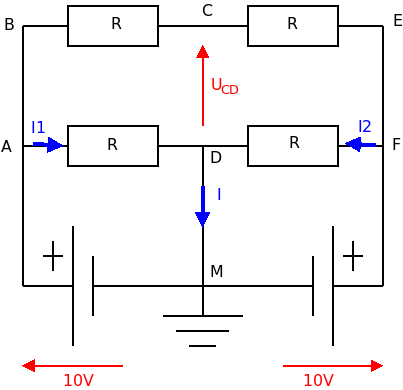

Pour faciliter l'explication, je rajoute des points sur le schéma.
et d'après cela comment on va déduire les valeurs de I1 et I2 ?
E= R×I1 et E=R×I2
alors I1=I2
Donc I = 2I1
avec cela on va trouver également que I=20A
Le résultat est correct mais il manque une étape à ton raisonnement : que vaut UFD ? Sans cela, l'égalité I1=I2 n'est pas justifiée.
D'accord ! Tu peux remarquer que ton premier raisonnement du 25-06-20 à 19:13, en enchaînant deux grosses erreurs de raisonnement successives qui se compensaient, conduisait à la bonne valeur de l'intensité.
Reste à trouver la valeur de UCD. Comme déjà dit, tu peux commencer par te poser la question de la valeur de UBE. Que peux-t-on en déduire concernant l'intensité du courant à travers les deux résistances de borne commune C ? Une fois compris cela, la réponse est facile...
