Bonsoir,

Après avoir fait un exercice d'électricité, je me suis rendu compte que j'avais une valeur fausse car j'avais un intensité plus forte que celle de départ. Voici mes calcules :

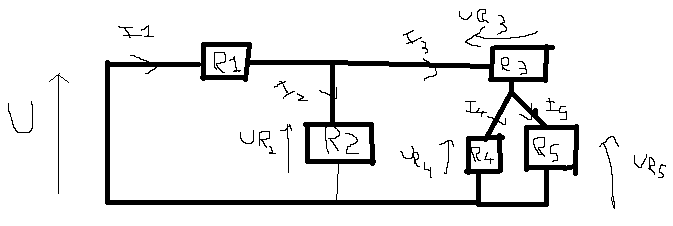

U= 15 v r1=8ohm r2= 36 ohm r3= 24 ohm, r4 6ohm et r5 = 12 ohm.


Il nous faut R_equivalent:

R₄₅ ( R 4 + R 5) = 6*12/6+12 = 4 ohm.
R₄₅₃= 4 + 24 = 28 ohm
R₄₅₃₂= 28*36 / 28+36 = 15.75 ohm.
R_eq= 15.75 + 8 = 23.75 ohm


I= U/Req = 15 / 23.75 = 0.63 A
Ur1 = I*R1 = 0.63 * 8 = 5.05 V

U-Ur1-Ur2=0 Ur2 = U-Ur1 = 15-5.05 = 9.95V

I2=Ur2/R2 = 9.96/24 = 0.41 A
I1=I2+I3  I3=I1-I2 = 0.63-0.415 = 0.217
Ur3=I3*R3 = 0.217 * 24  ) 5.21 V

Ur4 = U-Ur3 = 15 -5.21 = 9.79 V

I4=Ur4/R4 = 9.84/6 = 1.63 A  Voici mon erreur


Pouvez-vous me dire ou ai-je faux. J'ai même tout recommencé avec les vrais valeurs ( 0.636333565 ... )


Merci d'avance
