Bonjour,

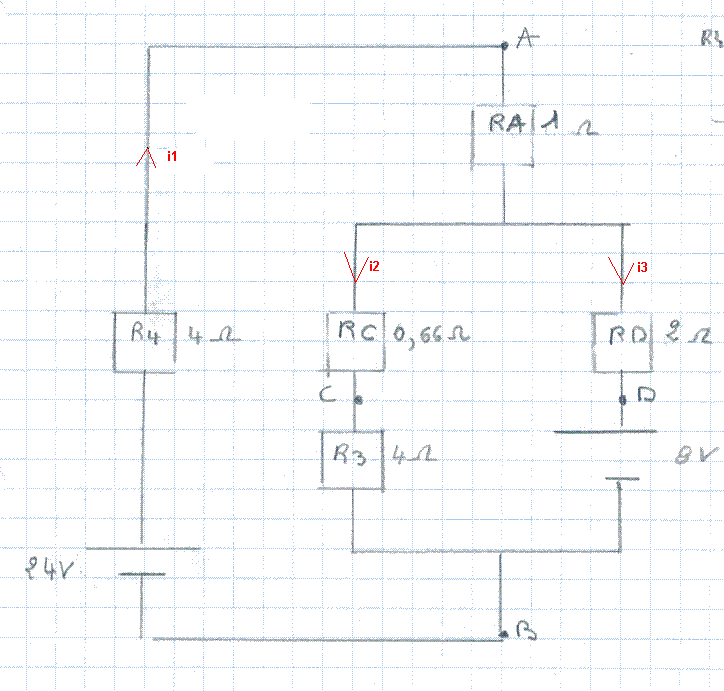

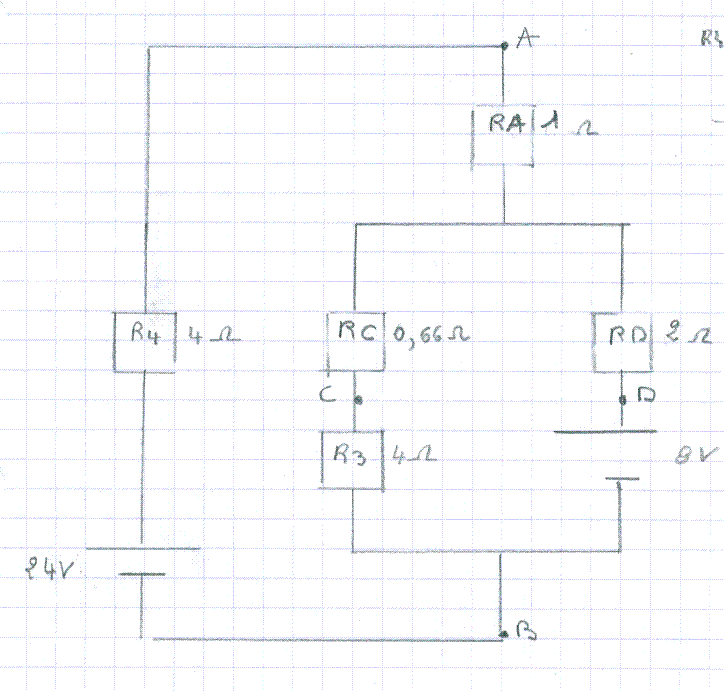

je ne trouve pas comment appliquer kirchoff sur ce circuit ?
Merci
V(AB) = 24 - 4.i1
V(AB) = 1.i1 + 4,66.i2
V(AB) = 1.i1 + 2.i3 + 8
i1 = i2 + i3
système de 4 équations à 4 inconnues qui résolu donne:
i1 = 2,876 A
i2 = 2,065 A
i3 = 0,8109 A
V(AB) = 12,497 A
Avec cela, tu peux calculer tout ce que tu veux.
Exemple V(CD)
V(CD) - 8 + R3.i2 = 0
V(CD) = 8 - 4*2,065 = -0,26 volt.
...
-----
Refais les calculs.
est-ce qu'il n'y aurait pas une erreur : V(AB)=1.i1 -2.i3 +8 ?
donc les caculs sont faux ??
Je me suis aussi trompée :
V(AB)=24-4i1
V(AB)=i1+4.66i2
V(AB)=i1+2i3-8
i1=i2+i3
C'était le 8 qui était faux : -8
donc i1=4.63A;i2=0.18A;i3=4.42A
Conformation ? merci d'avance
Si le schema est bien celui donné.

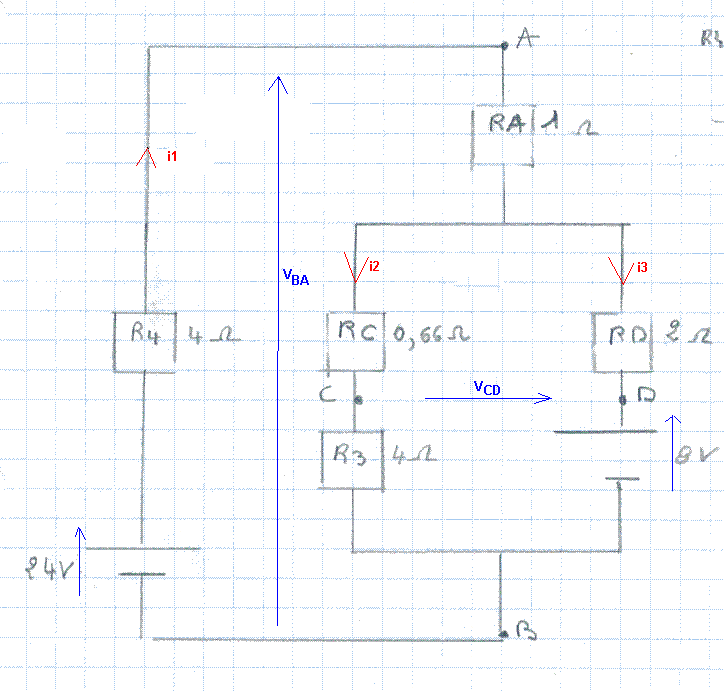

Pour une pile, la petite barre représente le - et la grande le +.
Les équations que j'ai données sont correctes (presque).
Sauf qu'il faut inverser les lettres A et B partout dans les V(AB)
-------------
V(BA) = 24 - 4.i1
V(BA) = 1.i1 + 4,66.i2
V(BA) = 1.i1 + 2.i3 + 8
i1 = i2 + i3
système de 4 équations à 4 inconnues qui résolu donne:
i1 = 2,876 A
i2 = 2,065 A
i3 = 0,8109 A
V(BA) = 12,497 A
Avec cela, tu peux calculer tout ce que tu veux.
Exemple V(CD)
V(CD) - 8 + R3.i2 = 0
V(CD) = 8 - 4*2,065 = -0,26 volt.
Sauf distraction
