Bonjour
Merci pour votre réponse qui m'a beaucoup aider; vraiment grâce a vous je comprends maintenant l'item.
j'ai un autre que je pense vous soumettre afin de vous solliciter une aide: Mais vous m'excusez si cela n'est pas faisable selon règle du site dont je les ignore; voici mon exercice:

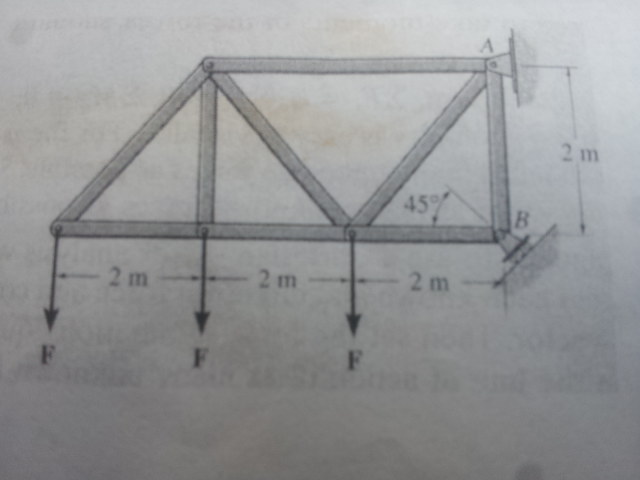

Soit donné la structure ci-dessous dont les poids des barres sont négligés devant les charges F et
les réactions dappui Ra et Ra en A et B .On considèrera que lappui en B est un appui simple
et que lappui en A est une articulation.
Sachant que lintensité de la réaction Rb ne peut dépasser 3kN , on demande de déterminer:
1. lintensité maximale des forces F que la structure peut supporter à léquilibre.
2. La réaction Ra
NB: les forces citées ci-dessous sont en vecteur!
merci
*** message déplacé ***
Edit Coll : titre modifié
Bonsoir.
Merci pour vos deux liens qui m'ont permis de comprendre beaucoup de choses sur le règlement du site.
Cela ne se reproduira plus. Vraiment toutes mes excuses.
j'ai un exercice dont je pense vous soumettre afin de vous solliciter une aide:
voici mon exercice:
Soit donné la structure ci-dessous dont les poids des barres sont négligés
devant les charges F et
les réactions d'appui Ra et Ra en A et B .On considèrera que l'appui en B
est un appui simple
et que l'appui en A est une articulation.
Sachant que l'intensité de la réaction Rb ne peut dépasser 3kN , on
demande de déterminer:
1. l'intensité maximale des forces F que la structure peut supporter à
l'équilibre.
2. La réaction Ra
NB: les forces citées ci-dessous sont en vecteur!
merci
*** message déplacé ***
Bonjour.
je remarque que mes messages ont été deplacés et regroupés dans un seul tropic; ce qui rend difficile la compréhension du tropic. Néanmoins l'erreur vient de moi. Excusez pour ce desagrement et je compte sur votre ecomprehension.
Bonsoir,
Votre exercice se résume à l'étude de l'équilibre d'un système soumis à trois forces non parallèles.
Conditions d'équilibre :
Les trois forces sont coplanaires.
Les trois forces sont CONCOURANTES.
La somme vectorielle de ces trois forces est nulle.
Quelles sont ces trois forces ?
Une force 3F appliquée à 2m de l'extrémité gauche du système.
La réaction RB à 45°.
LA réaction RA.
Continuez. JED.
Bonsoir,
Merci pour votre message!
si j'ai compris votre explication:
En faisant la somme vectorielle des 3 forces comme: Rbcos45° +3f+Ra=0.
Merci encore de votre aide
