Je reprends mes tp pour préparer mes oraux et j'ai un souci en électricité pour déterminer l'impédance interne de mon oscilloscope.
J'ai déterminé la résistance interne de l'oscillo qui vaut 1M.
Je dois après déterminer la capacité interne de l'oscilloscope mais je ne sais pas comment on fait (mes notes ne sont pas du tout claires), pouvez vous m'aider svp ?
Merci d'avance
Bonne fin de journée
Bonsoir Priam, Bonsoir Prima2815

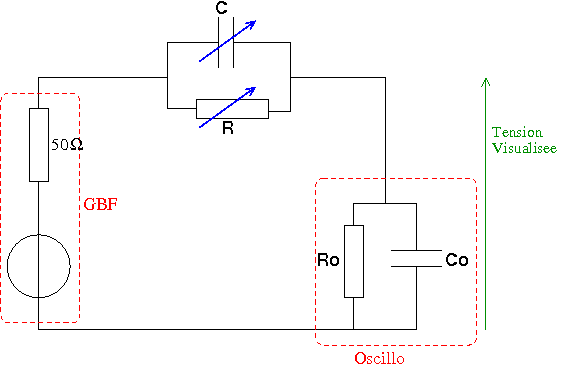

Je propose une méthode alternative à celle signalée par Priam ; elle n'est pas nécessairement meilleure ni plus rapide et demande un peu plus de matériel. Je trouve cependant intéressant d'en parler car son principe est incontournable lorsqu'il s'agit de régler les sondes atténuatrices de tension des oscillos. Il suffit d'intercaler entre le GBF et l'oscillo une "boîte" de résistances étalons et une "boîte" de capacités étalons tout en réglant le GBF en mode rectangulaire (ou signal TTL). L'ensemble (R//C)+(Ro//Co) se comporte comme un filtre. Le signal visualisé à l'écran n'est pas déformé à condition que la fonction de transfert du filtre soit réelle soit R.C = Ro.Co .
On peut choisir pour commencer : R=100k. On obtient très rapidement un ordre de grandeur de Co puis on affine en réglant à la fois R et C...
La méthode est très sensible mais encore faut-il disposer du matériel...
