Bonjour à tous

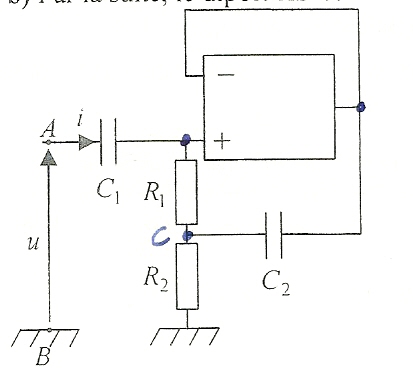

Je dois déterminer l'impédance d'entrée du dipôle AB, c'est-à-dire le rapport Z=u/i.
Pour cela, j'ai appliqué Millmann aux entrées de l'AO et au noeud que j'ai noté C.
Cependant je n'arrive pas à relier u et i, je me retrouve toujours avec une inconnue en trop comme le potentiel en C ou à l'entrée + de l'AO.
Je dois sans doute oublier une équation mais je vois pas laquelle.
Merci d'avance :
ce n'est pas intéressant d'utiliser Millman aux entrées de l'AO.
utilise :
- Millmann en C
- la loi des mailles : u = i/(j.C1.w) + V+
- la loi des mailles : V+ = i.R1 + Vc
- l'égalité : V+ = V-
avec tout ça, ça devrait le faire
Super ça fonctionne comme ça. Merci beaucoup !
J'ai appliqué Millmann par habitude, mais c'est vrai que ta solution était plus judicieuse. Merci encore
