j'ai des difficulés a traité cet exercice surtout à partir Déterminer la chute de pression Delta Ppour rapel Re (nombre de Reynolds)

Re=VD/mu mu = viscosité cinematique(m²/s)

Re<2300 écoulement laminaire
Re>3000 écoulement turbulent


merci

Bonjour,

Qu'avez-vous trouvé pour Re ?
Dans quel régime d'écoulement êtes-vous ?

Si c'est laminaire, vous devez avoir une expression dans votre cours : équation de Hagen-Poiseuille.

Si c'est turbulent, vous devez avoir des abaques.

Re=VD/mu   V=Q/s    Re=1708<2300  régime laminaire

je voudrais savoir comment Déterminer la chute de pression ∆p.

je comprend pas bien  équation de Hagen-Poiseuille.?

Bonjour,

Si vous avez cet exercice à faire, on peut penser que vous avez eu un cours sur les écoulements, et donc vu cette équation de Hagen-Poiseuille. Vous ne l'avez peut-être pas appelé ainsi ou pas nommé du tout, c'est la relation qui lie le débit et la perte de charges, autrement dit exactement ce que l'on vous demande.

vous dit-elle quelque chose ?
Ou alors vous avez simplement établi le champ des vitesses et il vous faut établir cette relation ?
C'est possible, mais pour l'autre fluide, il me parait encore plus difficile de partir de zéro. Les noms Darcy,Weisbach et Moody,Colebrook  vous disent-ils quelque chose ?

comment fait on dans la formule ci-dessus  ou ci-dessous  pour trouver ; la viscosité dynamique du fluide n

Bonjour,

avec
viscosité cinématique
viscosité dynamique
masse volumique

Pourriez-vous préciser en quoi consiste le cours, dans quel cadre ... ?

bonsoir gts2

le cours est l'un des chapitres sur la mécaniques des fluides dans le cadre de la matière
hydraulique pneumatique pour filière bachelier automation

  les deux formules ci dessous sont elle identique  ?

Oui, ce sont bien les mêmes formules.

Pg, indice g pour pression motrice
D=diamètre, D⁴=16R⁴, et 16x8=128.

Donc à des problèmes de notation et diamètre vs. rayon près, c'est bien la même chose.

Bonjour à tous les deux
Elecm, merci d'utiliser les moyens mis à ta disposition sur notre site pour écrire tes formules, et non les mettre en images

extrait de la FAQ du forum :

Q10 - Puis-je insérer des symboles mathématiques afin de faciliter la lecture de mon message ?

Oui, cela est même encouragé.

Les correcteurs sont généralement plus attirés par un message bien écrit en Latex et bien présenté que par un message écrit avec les caractères normaux, non aéré, etc.

Le Latex est un outil mathématique qui pouvait nous permettre à tous de faciliter la lecture et la compréhension en écrivant proprement nos formules mathématiques. Nous vous invitons à prendre connaissance du guide latex présent sur le site. Un tutorial complet vous aide à faire vos premiers pas.
Bien-sûr, l'utilisation du Latex n'est pas obligatoire, mais pourquoi se priver d'un tel outil ?

Si ce langage vous semble trop compliqué à utiliser dans un premier temps, il vous est cependant possible d'insérer très simplement des caractères mathématiques dans votre texte en utilisant l'outil présent sous la zone de saisie du message. La liste complète des caractères mathématiques est disponible dans le mode d'emploi du forum.

merci j'en ferai bon usage

comment calculé les pertes de charges dans ce cas si  ?

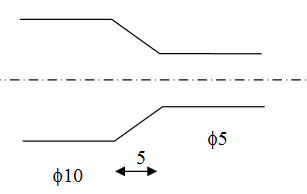

En partant des conditions initiales de l'exercice, déterminer les pertes de charge pour un rétrécissement dont les caractéristiques seraient :   voir schéma

Bonjour,

Pour les pertes de charge singulières, il faut avoir accès à un formulaire ou des abaques.

Les calculs que vous aurez à faire seront le rapport des sections, et l'angle du convergent,  qui devraient apparaitre dans votre formule ou sur votre abaque.
