Bonjour,

Avec un schéma (indiquant en particulier Ur), cela serait mieux, parce que la courbe ne correspond pas vraiment à la tension aux bornes de la charge d'un hacheur série.

bonjour,

j'imagine que la tension dans la charge ce résume à la tension dans R (on a supposé le courant permanent donc L(di/dt)=0)
sinon les seuls données que j'ai sont celles ci.

** image supprimée => la partie texte doit être recopiée **

-Tension à l'entrée du convertisseurU0=200 V.
-Fréquence  de commande(de découpage) Fd=20 kHz. On  note Td la  période  de découpage (Td=1/Fd).
-La tension instantanée aux bornes de la charge UCH(t) vaut U0de (0 à α*Td),et vaut0 de (α*Td à Td). Avec α le rapport cyclique du signal de commande.
-La tension moyenne aux bornes de la charge <UCH(t)>=100 V.
-La  charge  est  représentée  par  une  résistance  R  qui  vaut  15  Ω(ohm),  et  une inductance L.

Il n'y a rien d'autre ?

Exemples d'incohérence :

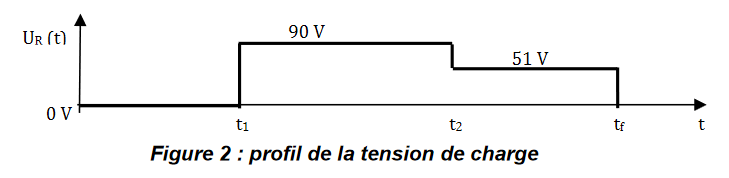

"La tension moyenne aux bornes de la charge est 100 V" et votre graphe donne une tension maxi de 90 V.

La tension instantanée vaut U0 puis 0, donc deux états, votre graphe a trois états.

La charge est un RL série je suppose, donc le courant est continu, est Ur=RI donc Ur doit être continu, ce qui n'est pas le cas du graphe.

Oui, j'ai pensé comme vous, c'est justement la ou je bloque, est il possible que de modifier le rapport cyclique d'un hacheur dans le temps  ? (Problème: dans la question on doit trouver LE et pas LES rapports cyclique)

Oui, c'est possible,

On aurait alors =0 de 0 à t1, puis =90/200 de t1 à t2, et enfin =51/200 de t2 à tf, avec des durées t1, t2, tf très grandes par rapport à la période.

Il y a quand même un problème.
Le graphe ne correspondrait-il pas à un autre exo, ou à une deuxième  partie de cet exo ?

Non, j'ai bien vérifié, mais je pense qu'on doit juste varier le alpha pour chaque intervalle de temps, c'est surement la question qui n'est pas claire, enfin je l'espère.
je pense que ce sont le genre d'exo qui se fichent des application réelles.
Merci beaucoup d'avoir répondu en tout cas. Passez une bonne soirée.
