Bonjour,
Pouvez vous m'aider s'il vous plaît?

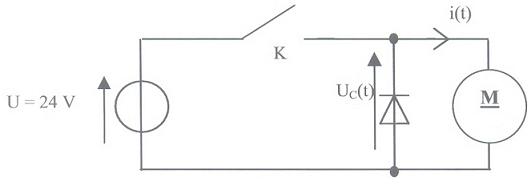

L'induit d'un moteur à courant continu (MCC) est alimenté par un hacheur dont on donne le schéma de principe ci-dessous.
Tous les composants sont supposés parfaits. Le courant i(t)=0,5 A est constant durant cette partie de l'exercice.
K est un interrupteur électronique commandé à une fréquence de 20 kHz (la période est appelée T, alpha est le rapport cyclique) :
- K fermé pour t [0,alphaT]
- K ouvert pour t [alphaT,T]
1 /Quel type de conversion d'énergie est effectué par ce hacheur ? Quel est son nom ?
1/Le hacheur est un convertisseur continu-continu
2/Calculer la période T.
2/T=1/f=1/20000=50.10^-6s
3/Dans le cas où alpha=0,5 ,

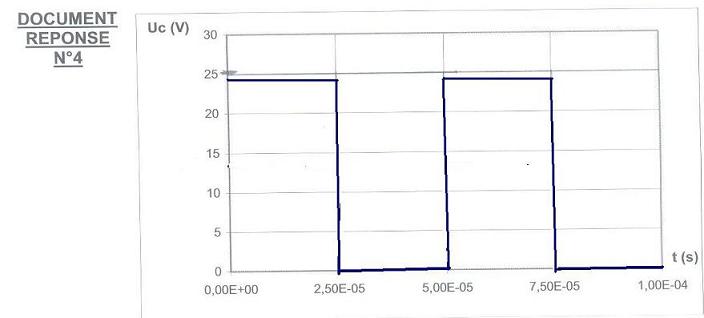

a/ dessiner le chronogramme de Uc(t) sur le DOCUMENT REPONSE N 4.
b/Exprimer la valeur moyenne Uc=<Uc(t)>en fonction de U et alpha. Calculer sa valeur numérique.
3/a/
b/Uc=alpha.U=0,5.24=12V
4/Le modèle électrique de MMC est une résistance R=1ohms en série avec une force électromotrice E proportionnelle à la vitesse de rotation tel que E=0,0764.ohms avec ohms en rad/s.
a/Calculer la valeur de E pour le fonctionnement considéré (I=0,5A et alpha=0,5).En déduire la vitesse de rotation en tr/min.
a/ohms=2pi.n/60=2pi.2000/60=209,4 rad/s
la vitesse de rotation n=ohms.60/2Pi=2000tr/min
b/On souhaite obtenir 2000 tr/min (on conserve I=0,5A),quelle valeur du rapport cyclique alpha faut-il alors régler ?
b/Rapport cyclique alpha=12/24=0,5
Merci beaucoup
