bonjour,

je dois faire un exercice que je n'arrive pas a réaliser

voici l'intitulé

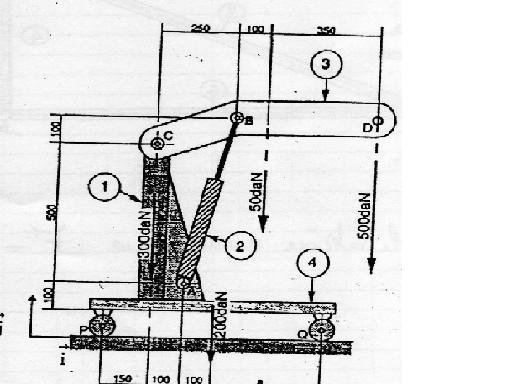

on considère une grue de garage .le poids des différents composants sont donnés ,le balancier supporte en D une charge de 500 daN
Apres avoir isolé (1,2,3,4)calculer les actions de contact en P et Q dans le cas ou la cote a est égale a 350
pour quelle valeur de a le chariot bascule t-il?
pour calculer la pression de l'huile dans le verin il faut connaitre vecteur B 3/2 .Déterminer cette action

je pense qu'il faut trouver les torseurs en P et Q et résoudre les systèmes ,mais je ne sais pas quelles sont les fores extérieur qui s'appliquent sur le chariot .


(1)mat=300daN
(2)verin
(3)balancier=50daN
(4)chariot=200daN
merci
