0n s'interesse dans cet exercice au champ magnetostatique B créé par un long fil vertical parcouru par un courant d'intensité I en un point M situé a une distance r du fil
pour un fil suffisamment long,le champ B est defini par:B=0I/2pi r.
donnees:0=4pi*10^-7;I=10A;composante horizontale du champ magnetique terrestre :Bh=2*10^-5
on mesure la valeur du champ B en M pour des distances r differentes.
Montrer graphiquement que la formule donnant la valeur du champ B est bien verifiéee par les resultats du tableau ci-dessous:
r (cm) 1.2 2.1 3.5 4,8
B(T) 16,7.10^-5 9,5.10^-5 5,7.10^-5 4,2.10^-5
merci d'avance...
florian2
tu crois pas que 2 min c'est un temps trop court pour Upper ?
As-tu cherché d'ailleurs ?
Philoux
en écrivant correctement B=f(r), et en analysant les expressions de J-P dans l'exo précédent, tu devrais y arriver, non ?
Philoux
Telle qu'elle est écrite, ton expression de B est fausse
Philoux
ou plutôt, tu l'interprètes mal car elle pourrait être mieux écrite, sans ambiguïté
Philoux
si tu le penses...
(si t'avais bien regardé ce qu'avait écris J-P tout à l'heure...)
Philoux
non
plutôt que de "le penser", j'aurais préféré que tu en sois sûr...(c'est le "non?" qui me fait douter)
Philoux
Champ créé par le courant de 10 A dans le fil pour une valeur de r: B = 4.Pi.10^-7*10/(2.Pi * r) = 2.10^-6/r T avec r en m.
Avec r = 1,2 cm = 0,012 m
B = 2.10^-6/0,012 = 16,7.10^-5 T
Avec r = 2,1 cm = 0,021 m
B = 2.10^-6/0,021 = 9,5.10^-5 T
...
-----
j'ai tracé B(f)r,mais j'obtiens une courbe decroissante .comment cela se fait il?
normalement je devrais obtenir une droite qui passe par l'origine.non?
c'est une branche d'hyperbole en "1/x" puisque B = 2.10^-6/r T avec r en m (selon J-P 16:33)
Philoux
elle ne passe donc pas par l'origine puisque non définie en r=0...
Philoux
on me demande de montrer graphiquement que la forlule de B est bien verifiée par les resultats du tableau.
comment puis je demontrer cela avec une branche d'hyperboble?
prend les différentes valeurs de r et calcule les images par B = 2.10^-6/r
et vérifie que tu trouves bien les valeurs de ton tableau
Je te parle d'hyperbole pour te préciser que ta courbe ne peut pas passer par l'origine...
Philoux

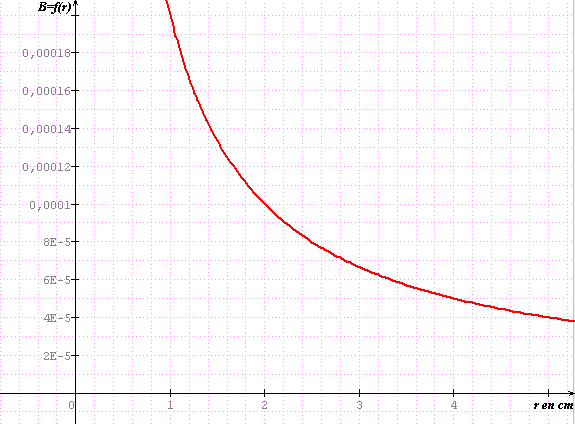

Il te faut tracer "graphiquement" la courbe ci-dessous et placer les points correspondant à ton tableau
Philoux
