Bonjour, je fais appel à vous car je suis bloqué sur un exo d'électricité.

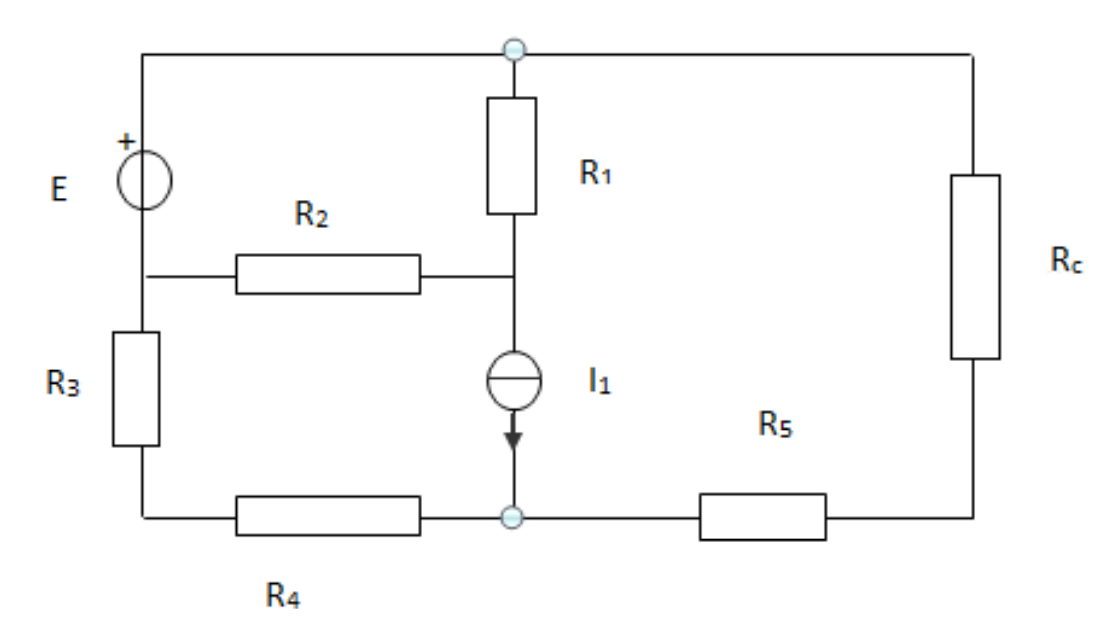

La consigne est la suivante :
Déterminer le générateur de Thévenin équivalent (R0,E0) aux bornes de la résistance
RC. En déduire l'expression du courant Ic dans Rc, puis le calculer.

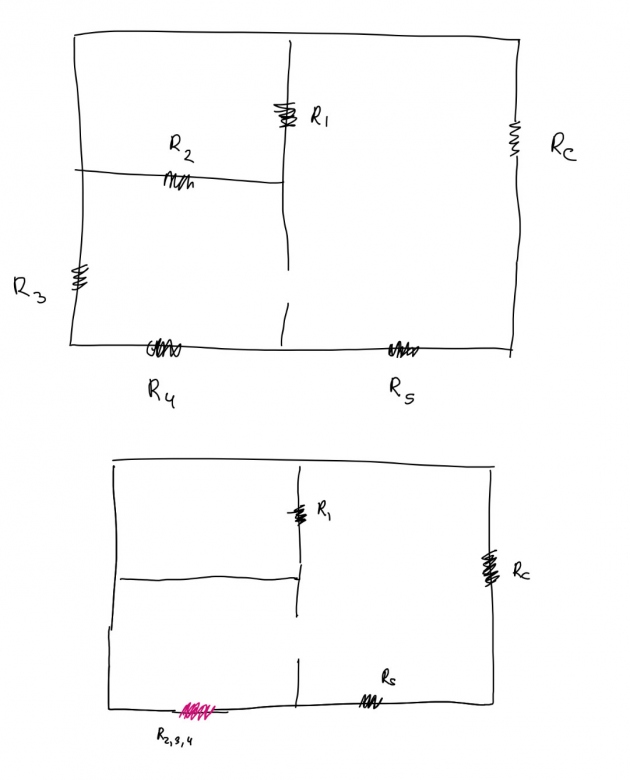

J'ai fais une résistance équivalente entre R3 et R4 mais je suis bloqué pour la suite
Merci !
Bonjour

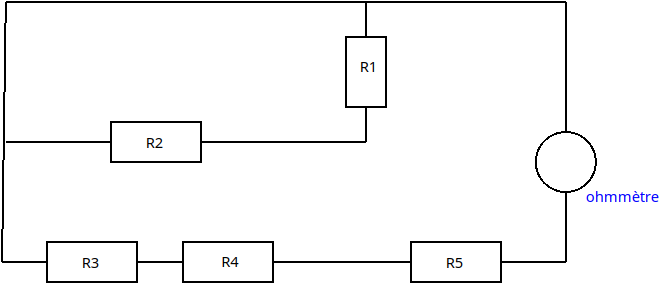

Pour obtenir la résistance de Thévenin, tu remplaces la charge Rc par un ohmmètre et tu remplaces le générateur de tension par un simple fil conducteur et tu supprimes le générateur de courant.
Fait un schéma comme je viens de l'indiquer. Tu verras, la situation devient assez simple.
Tu n'as pas tout compris dans l'énoncé de ce théorème. Pour la détermination de Ro comme pour celle de Eo, la résistance de charge doit être enlevée... L'ohmmètre remplaçant Rc mesure la résistance de Thévenin Ro...
