Générateur de Thévenin

Posté par
Volgare 11-10-20 à 17:30

Bonjour, je bloque sur un exercice concernant un générateur de Thévenin, la question étant :

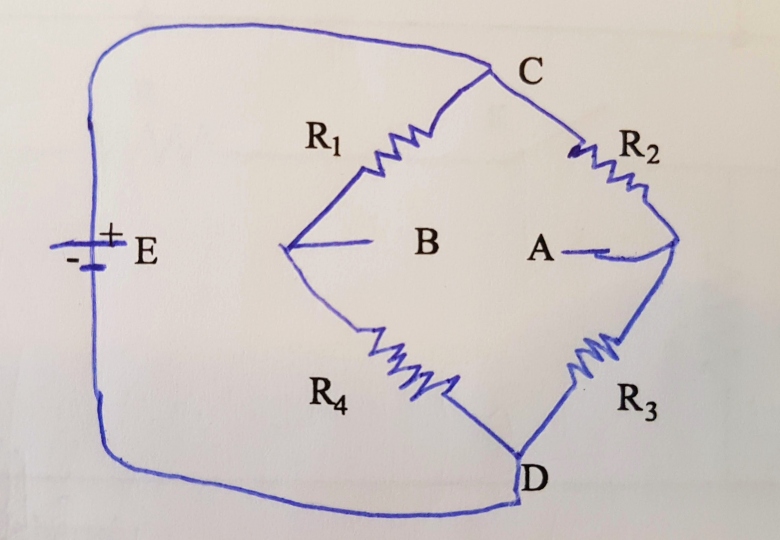

Donner les éléments du générateur de Thévenin équivalant au circuit suivant :

Application numérique :
R1=R2=R3=3
R4 =
E = 12 V

J'ai trouvé R_th = 3.5
mais je bloque pour E_th

Posté par re : Générateur de Thévenin 11-10-20 à 17:33

Bonjour
Utilise deux fois la notion de diviseur de tension.

Valeur de R4 pour vérifier ton résultat sur la résistance de Thevenin ?

Posté par re : Générateur de Thévenin 11-10-20 à 17:41

Valeur de R4 : R4 =6

Posté par re : Générateur de Thévenin 11-10-20 à 17:51

D'accord avec toi pour la résistance. Indication pour la fém :
U_AB= U_AD-U_BD
Chacune de ces deux tensions s'obtenant en utilisant la notion de diviseur de tension.

Posté par re : Générateur de Thévenin 11-10-20 à 17:57

Si je calcule U_BD j'obtient

U_BD = $\frac{R_{4}E}{R_{4}+R_{1}}$

= $\frac{6*12}{6+3}$

=8V

Et U_AD = 6V

Donc U_AB = 8 - 6 = 2 V

J'ai bon ?
