Bonsoir,
J'essaie de résoudre cet exercice mais je n'y arrive pas. Pourriez-vous m'offrir la solution s'il vous plait?

Présentation

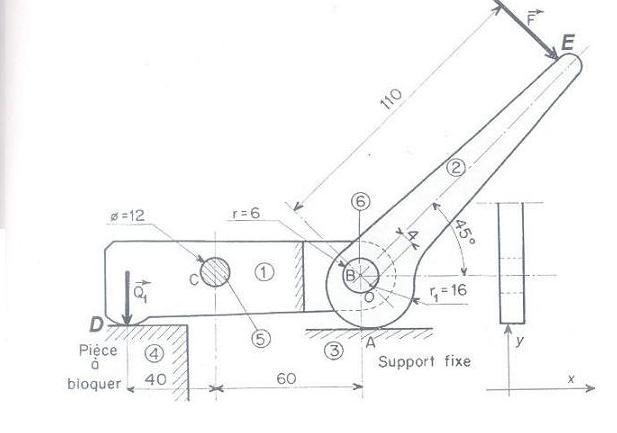

Un dispositif de brigade à excentrique est donné sur le dessin ci-après.
On exerce comme indiqué une force F de 150 N à l'extrémité du levier 2:le blocage
est obtenu par frottement adhérence. Pour débloquer la pièce il faut tirer le levier dans l'autre sens .

Hypothèses
. Les liaisons pivot en C et D sont considérées comme parfaites.
. On note O le centre de l'excentrique.
. Le coefficient de frottement en A est f = tan Q (Q=12^)
. Les points B et C sont situés sur une horizontale commune.

Travail demandé
Phase de mise en blocage
On suppose que l'utilisateur exerce une force pour bloquer la pièce. La position de blocage est définie par le figure ci-après.
Q-1.Calculs préliminaires :calculer les coordonnées du vecteur BA(vecteur).
Q-2.Isoler le levier 2 et écrire les équations d'équilibre.
Q-3.Calculer l'action mécanique en A.

Je vous remercie par avance de votre très précieuse aide.
