Bonsoir,
en électrocinétique, et plus particulièrement dans les filtres, une fréquence de coupure est définie comme étant la fréquence pour laquelle le gain est égale au gain maximale sur la racine de 2, ma question concerne les filtres coupes-bandes, à savoir, comment calculer le gain maximal ? Je veux le calculer pour pouvoir déterminer les fréquences de coupures.
Amicalement.
Bonjour,
dans le cas d'un réjecteur, le gain est maximal et horizontal à l'extérieur de l'intervalle de fréquence situé entre les 2 fréquences de coupure. (en forme de U)
mais oui, je sais, mais comment calculer le gain maximal, dans la courbe donnant le gain en fonction de f , le gain max est infini , alors qu'il me faut un scalaire !
Où vas-tu chercher que dans un filtre "coupe bande" le gain max est infini ?

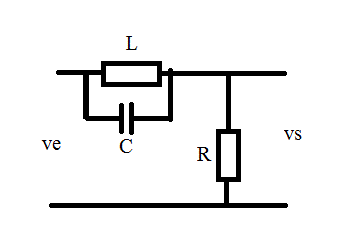

Exemple , dans le filtre suivant (où les composants sont considérés parfaits)
C'est un filtre "coupe bande" ... parmi évidemment plein d'autres.
On trouve :
vs/ve = (1-w²LC)/(1 - w²LC + jwL/R)
|vs/ve| = |(1-w²LC)|/V[(1 - w²LC)² + w²L²/R²]
Pour w --> 0, |Vs/Ve| = 1
Pour w --> oo, |Vs/Ve| = 1
Pour w = 1/V(LC), |Vs/Ve| = 0
Le gain max est donc 1 (c'est le gain en très basse ou en très haute fréquence)
-----
Fréquences de coupure pour les valeurs de w > 0 telles que |(1-w²LC)|/V[(1 - w²LC)² + w²L²/R²] = 1/V2
Donc pour (1-w²LC)²/[(1 - w²LC)² + w²L²/R²] = 1/2
(1 - w²LC)² + w²L²/R² = 2.(1-w²LC)²
(1 - w²LC)² = w²L²/R²
1 - w²LC = +/- wL/R
a) w²LC + wL/R - 1 = 0 avec w > 0
w = [-L/R + V(L²/R² + 4LC)]/(2LC) (Pulsation basse de coupure)
b) w²LC - wL/R - 1 = 0 avec w > 0
w = [L/R + V(L²/R² + 4LC)]/(2LC) (Pulsation haute de coupure)
-----
Il reste à faire un travail similaire à partir du schéma de ton filtre.
Sauf distraction.
