Bonjour

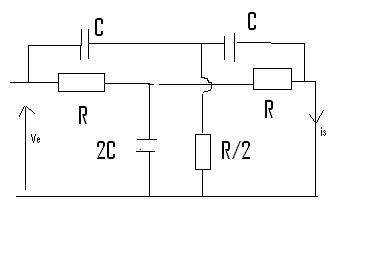

J'ai un petit soucis sur un exercice. Il s'agit du montage représenté par mon SOMPTUEUX dessin réalisé sous paint, et voici la question :
"Déterminer la fonction de tranfert H = is/Ve (sortie en court-circuit)"
Seulement voilà j'arrive pas à bien saisir le "sortie en court-circuit" je comprends pas quelle information je dois en tirer, du coup j'arrive pas à poursuivre l'exo ... Si vous pouviez m'aiguiller
Merci d'avance pour votre aide
(Promis si vous m'aidez, j'vous fait un joli dessin sous paint xD)
Il s'agit de calculer le courant is (courant de sortie circulant dant le conducteur de court-circuit) en fonction de la tension Ve appliquée à l'entrée. La fonction de transfert H demandée est égale à leur rapport is/ Ve (admittance de transfert).
Pour en faire le calcul, je vois deux méthodes:
-- soit calculer les courants dans chaque branche de chacun des deux T. Les courants dans les branches de sortie s'ajoutent pour former is;
-- soit faire , pour chaque T, une transformation étoile-triangle. L'intérêt est que les impédances d'entrée et de sortie du triangle sont sans influence sur le résultat; seule compte l'impédance reliant l'entée et la sortie du triangle. Finalement, les deux impédances entrée-sortie se trouvent en parallèle.

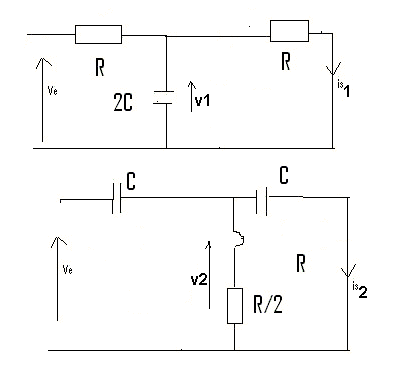

Il y a visiblement 2 circuits qui ne s'influencent pas l'un l'autre.
On calcule les 2 circuits séparément et en final on fait is = is1 + is2.
-----
2C // R = -jR/(2wC)/(R - j/(2wC)) = -jR/(2wRC - j)
v1/(-jR/(2wRC - j)) = Ve/(R -jR/(2wRC - j))
v1/(-jR) = Ve/(R(2wRC - j) -jR)
v1/(-j) = Ve/((2wRC - j) -j)
v1/(-j) = Ve/(2(wRC - j))
V1 = -j.Ve/(2(wRC - j))
is1 = V1/R
is1 = -j.Ve/(2R(wRC - j))
---
C // R/2 = -j((R/2)/(wRC))/ ((R/2) - j/(wRC)) = -jR/(wRC - 2j)
V2/(-jR/(wRC - 2j)) = Ve/(-j/wC) -jR/(wRC - 2j))
V2/(-jR)= Ve.wC/(-j(wRC - 2j) -jRwC)
V2 = -j.Ve.wRC/(-2 -2jRwC)
V2 = j.Ve.wRC/(2(1+jRwC))
is2 = -jwCV2
is2 = Ve.w²RC²/(2(1+jRwC))
---
is = is1 + is2
is = -j.Ve/(2R(wRC - j)) + Ve.w²RC²/(2(1+jRwC))
is/Ve = -j/(2R(wRC - j)) + w²RC²/(2(1+jRwC))
On remet au même dénominateur et on simplifie ...
-----
Attention, je n'ai rien relu et donc les erreurs sont très probables ...
Vérifie.
Bonjour
Tout d'abord merci à tous les deux pour votre aide
Ensuite, ma question première était de savoir ce que signifiait le "sortie en court-circuit" =)
Si vous avez des idées
N'est-ce pas évident ?

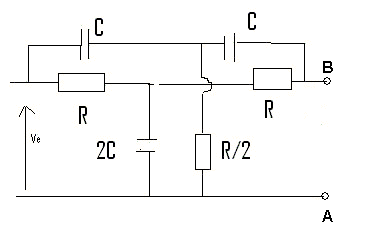

Le filtre est celui-ci :
La sortie du filtre est entre les points que j'ai repéré A et B.
Mettre la sortie en court-circuit signifie : relier par un fil (de résistance pratiquement nulle) les bornes de sorties du filtre.
On se retrouve alors avec le dessin initial de l'énoncé.
Et on appelle is le courant qui passe dans le fil connecté entre A et B.
