Pour savoir si quelqu'un peut t'aider la meilleure façon est d'envoyer le schéma du circuit sur le site.

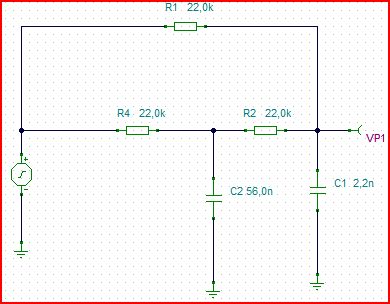

voila le schéma


Un grand merci.

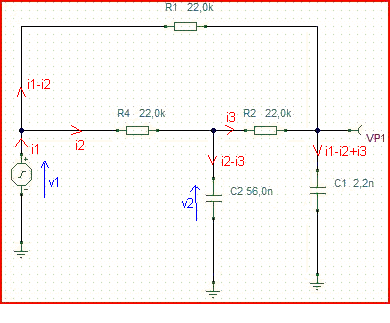

D'après le schèma, ce qui est attendu est la réponse du circuit à un échelon de tension.

v1 - 22000 i2 - v2 = 0 ---> dV1/dt - 22000 di2/dt - dv2/dt = 0 --> - 22000 di2/dt - dv2/dt = 0
v2 - 22000 i3 - VP1 = 0
22000.(i1-i2) - 22000.i3 - 22000.i2 = 0
i2-i3 = 56.10^-9 * dV2/dt
i1-i2+i3 = 2,2.10^-9.dVP1/dt

v2 = 22000 i3 + VP1
- 22000 di2/dt - 22000 di3/dt - dVP1/dt = 0
i1- 2i2 - i3 = 0
i2-i3 = 56.10^-9 * (22000 di3/dt + dVP1/dt)
i1-i2+i3 = 2,2.10^-9.dVP1/dt

i1 = 2i2 + i3

- 22000 di2/dt - 22000 di3/dt - dVP1/dt = 0
i2-i3 = 56.10^-9 * (22000 di3/dt + dVP1/dt)
i2 + 2.i3 = 2,2.10^-9.dVP1/dt

i2 = -2.i3 + 2,2.10^-9.dVP1/dt

- 22000*(-2.di3/dt + 2,2.10^-9.d²VP1/dt²) - 22000 di3/dt - dVP1/dt = 0
-3.i3 + 2,2.10^-9.dVP1/dt  = 56.10^-9 * (22000 di3/dt + dVP1/dt)

22000.di3/dt - 22000*2,2.10^-9.d²VP1/dt²  - dVP1/dt = 0
-3.i3 + 2,2.10^-9.dVP1/dt  = 56.10^-9 * (22000 di3/dt + dVP1/dt)

22000.di3/dt = dVP1/dt +  22000*2,2.10^-9.d²VP1/dt²
-3.i3 + 2,2.10^-9.dVP1/dt  = 56.10^-9 * (dVP1/dt +  22000*2,2.10^-9.d²VP1/dt² + dVP1/dt)

-3.i3   = 56.10^-9 * (dVP1/dt +  22000*2,2.10^-9.d²VP1/dt² + dVP1/dt) - 2,2.10^-9.dVP1/dt
-3.i3   = 109,8.10^-9 * dVP1/dt +  2,7104.10^-12.d²VP1/dt²

i3 = -36,6.10^-9 dVP1/dt -  0,9035.10^-12.d²VP1/dt²

22000.di3/dt - 22000*2,2.10^-9.d²VP1/dt²  - dVP1/dt = 0
22000.(-36,6.10^-9 d²VP1/dt² -  0,9035.10^-12.d³VP1/dt³) - 22000*2,2.10^-9.d²VP1/dt²  - dVP1/dt = 0

19876.10^-12 d³VP1/dt³ + 8,536.10^-4 d²VP1/dt² + dVP1/dt = 0

Vp1 = A + B.e^(-25900t) + C.e^(-1943t)

A, B et C se trouvent avec les conditions initiales.

A = V1 (en t = 0+)
V2(0) = 0 ...
VP1(0) = 0 ...
-----

Attention, il faut vérifier tous mes calculs que je n'ai pas relus ...

Je ne pensé pas avoir une réponse aussi rapidement , un grand MERCI à toi j-p.

J'ai refais la moitié pour l'instant , ça a l'air correcte !

Je terminerai le calcule demain, et j'aurai encore une petite question à vous poser.(je la ferai demain)

Encore un grand merci.

Cordialement.

Cala.

Bonjour

voila j'ai fait une autre méthode, je vous explique.

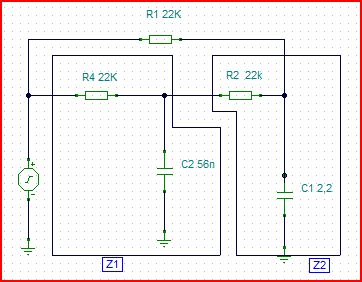

j'ai calculé Z1 et Z2 et je suis tombé sur la bonne fonction de transfert.
J'ai

Z1 = 1/  ( 1+ 1,232*1O^-3 s   )
Z2 = 1/   ( 1+ 4,84*10^-3 s )

Maintenant je dois faire Z1 + Z2 mais pas moyen d'arriver a la bonne fonction de transfert. je dois obtenir Z1+Z2=   1 /  1+1,329*1O^-3 s + 5, 963*1O^-8 s²

Mais je n'arrive jamais a cette réponse..


Et puis je devrais faire Ztotal donc je prendrai  Ztotal = ( (Z1+Z2)* R1 )  /  ( ( Z1+Z2)+ R1 )

Si quelqu'un sait  m'aider merci.
bonne aprem

Je rectifie un truc.

Z2 = 1/   ( 1+ 4,84*10^-5 s )

merci

possible ou impossible ma methode?
