Fonction de transfert circuit RC
Posté par ymklo
Bonjour,

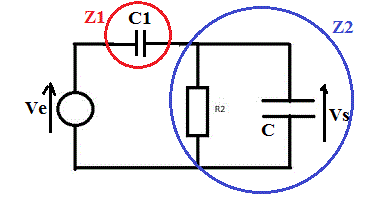

J'aimerais avoir la fonction de transfert du circuit suivant en fonction de C1, C et R.
sauf qu'à la place de R1 on a C1
merci d'avance
j'ai mis Ve=Vr+Vc1=Vc est-ce correcte ?
]
Ve/(Z1 + Z2) = Vs/Z2
Vs/Ve = Z2/(Z1+Z2)
avec Z1 = 1/(jw.C1)
et Z2 = (R2/(jw.C))/(R2 + 1/(jwC)) = R2/(1+jwR2.C)
Vs/Ve = ...
Sauf distraction.
