Fonction de transfert AOP
Bonjour, je suis actuellement en MP et j'ai eu un DL à faire pendant les vacances, seulement voilà, je bloque dès le début de l'exercice d'électricité :
1: Déterminer la fonction de transfert
(On considère les courants entrant dans les bornes d'entrée de l'AOP comme nuls et les potentiels de ces deux bornes égaux)
Je ne vois pas comment faire, j'ai pour l'instant fait une impédance équivalente entre T1 et B, et j'aimerais appliquer Millman au point B, mais la rétroaction sur la borne (-) me gène
Auriez-vous une idée de comment démarrer ?
Bonjour
Voici une stratégie possible :
1° : Exprimer VC=VE- en fonction de s (diviseur de tension)
2° : l'ampli op fonctionne en régime linéaire :
VB=VE+=VC et VB peut s'exprimer simplement en fonction de VA : C et (R//C) se comportent en diviseur de tension puisque le courant d'entrée dans l'ampli op par E+ peut être considéré comme nul.
3° Exprimer VA en fonction de e, s et VB par application du théorème de Millman.
Il suffit alors d'éliminer VB=VC entre ces relations pour obtenir le résultat recherché.
Je vais essayer cette méthode, je vous dirai ce que je trouve
Je vous remercie beaucoup pour votre aide, mes calculs n'en finissaient pas.

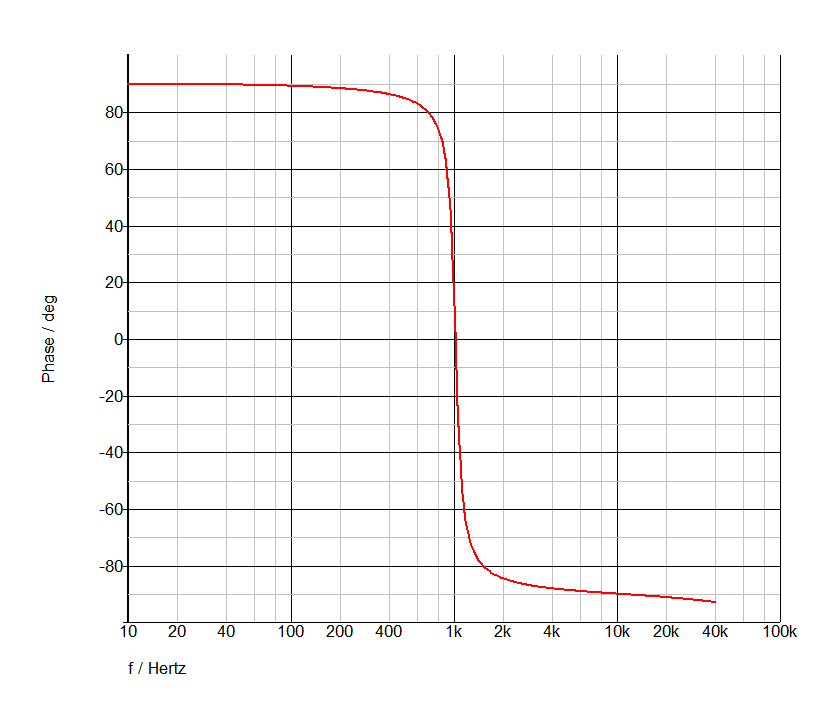

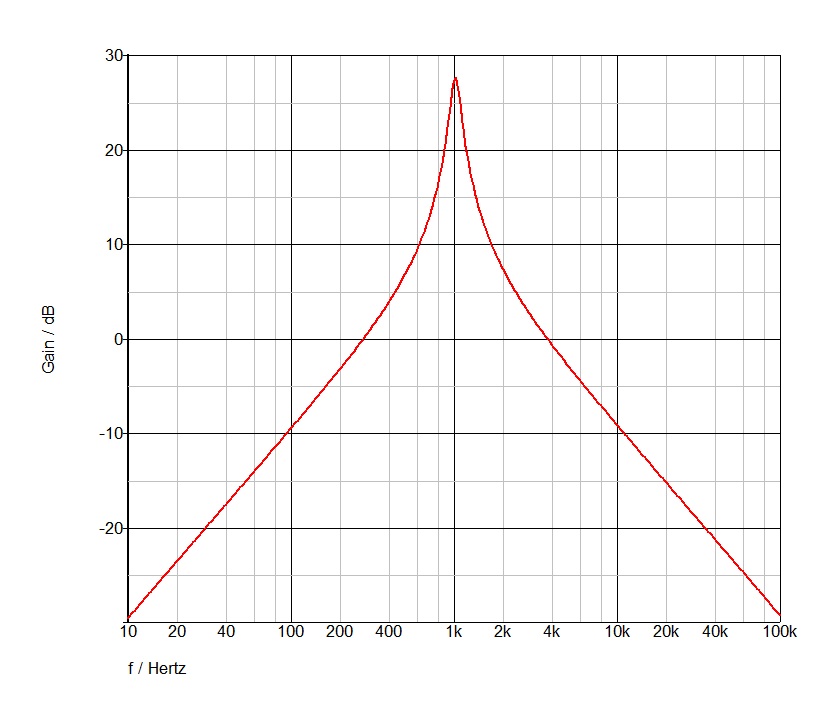

; C=10nF.
