Niveau licence

Fonction de transfert

Posté par
khalido 14-01-21 à 18:45

Bonjour

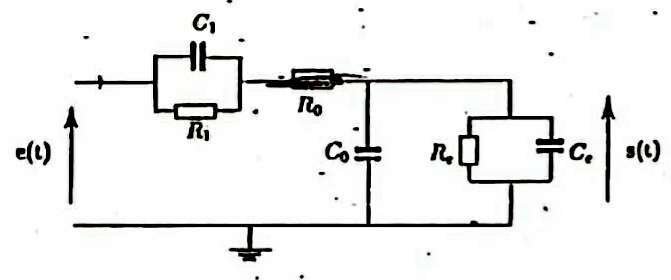

Comment montrer que la fonction de transfert de ce circuit s'écrit sous cette forme : $H(jw) = \frac{Ho(1+j\frac{w}{w1})}{1+j\frac{w}{w2}}$
Et aussi la détermination des paramètres en fonction des composants du filtre étudié

Posté par re : Fonction de transfert 14-01-21 à 19:02

Bonsoir commencer par calculer les impédances équivalentes aux deux RC puis théorème de Millman...

Posté par re : Fonction de transfert 14-01-21 à 19:11

Ton schéma est raturé ; il faut tenir compte ou non de la résistance Ro ?

Posté par re : Fonction de transfert 14-01-21 à 19:48

On va négliger la résistance Ro selon l'énoncé que j'ai

Posté par re : Fonction de transfert 14-01-21 à 20:07

Ok. Peut-être encore plus simple : regrouper Ce et Co avant de calculer les impédances équivalentes. Le théorème de Millman devient inutile. Un simple diviseur de tension suffit alors.
