Fonction de transfert .

Posté par
obelix33 20-05-13 à 11:39

Bonjour , voila je ne parviens pas a calculer cette fonction de transfert ...
Je sais qu'il faut passer avec l'expression des impédances mais je n' arrive à rien de concret ..
Merci d'avance !

Posté par
obelix33re : Fonction de transfert . 20-05-13 à 11:40

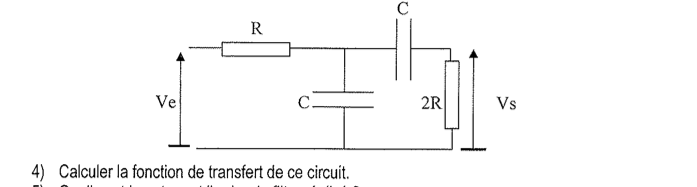

ci joint le circuit

Fonction de transfert .

Posté par
efpere : Fonction de transfert . 21-05-13 à 19:31

je te conseille d'utiliser Millmann !

tu prends le nœud en haut au milieu : V = (Ve/R + Vs.jwC) / (1/R + jwC)

et ensuite tu fais Millmann en haut à droite : Vs = jwC.V/(1/2R + jwC)

et avec les deux là tu dois avoir de quoi trouver Vs en fonction de Ve
